支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持双系统备份
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持ONV NMS智能管理平台集群化管理（PC端+云端）
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202505/682be910987e9.pdf|ONV38168FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 1
[wkslhj] => 1
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[1] => Array
(
[id] => 1087
[catid] => 47
[userid] => 3
[username] => admin
[title] => 52口万兆上联网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视
[description] => 支持48个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV38048FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
[content] =>
产品概述
ONV38048FM系列是ONV自主研发的万兆上联三层网管以太网光纤交换机，支持48个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV38048FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
千兆接入，万兆上行
◇全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

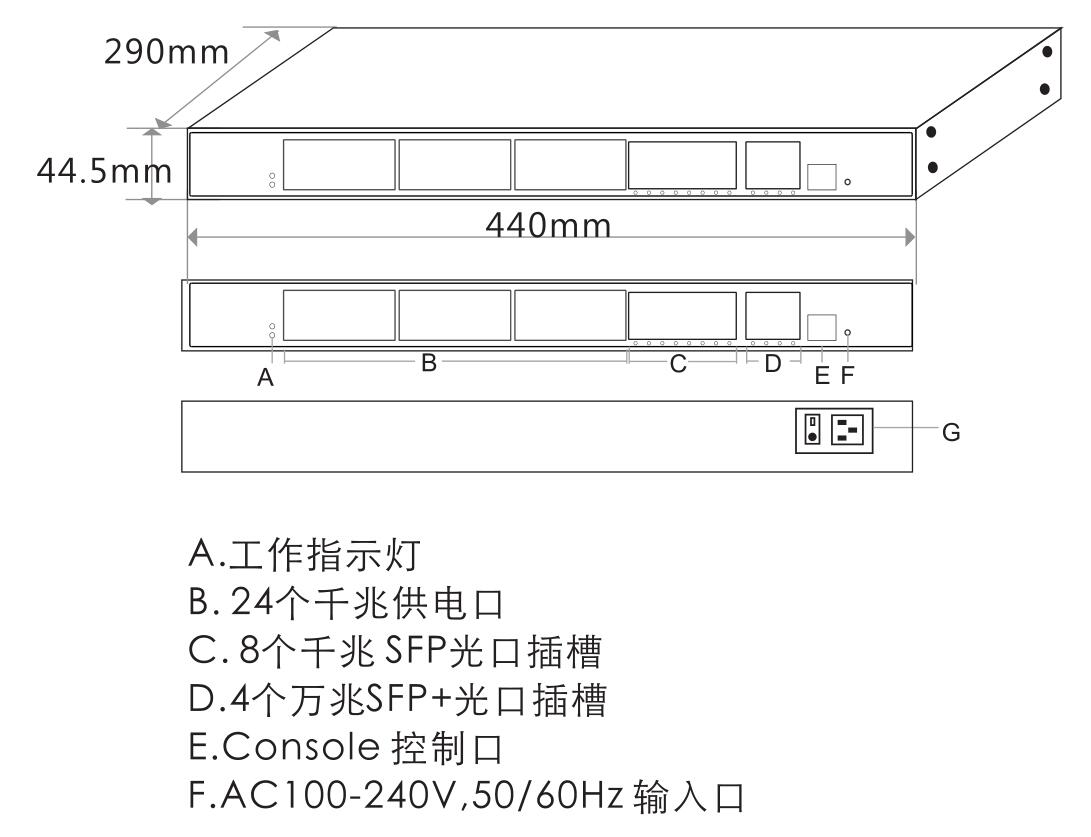

产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
52口万兆上联三层网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
标配电源
|
|
ONV38048FM
|
L3网管型48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽，以太网汇聚/核心交换机，内置电源，支持1U/19寸机柜安装。
|
60W
|
|
ONV36048FM
|
L2+网管型48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽，以太网汇聚/核心交换机，内置电源，支持1U/19寸机柜安装。
|
60W
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV38028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38036FM
|
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38368FM
|
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38448FM
|
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202204/62610b274163e.jpg
[thumb_alt] => 以太网_网管交换机_非poe供电_网络交换机_交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6033
[hits] => 9529
[createtime] => 1595991804
[updatetime] => 1650874266
[price] => 0.00
[url] => /Aggregation_Core_switch/show/1087.html
[xinghao] => ONV38048FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202204/62610b31586ed.jpg
[filename] => 1.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202204/62610b3172b7e.jpg
[filename] => 2.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202204/62610b318ef2c.jpg
[filename] => 3.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202204/62610b3a365e5.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36048FM
|
ONV38048FM
|
|
端口特征
|
|
固定端口
|
48个10/100/1000Base-T RJ45端口（Data）
4个1/10G 万兆SFP+上联光口 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-48口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T：Cat3,4,5 UTP(≤100 meter)
100BASE-TX：Cat5 or later UTP(≤100 meter)
1000BASE-T Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G）
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
131Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
CPU
|
500MHz
|
|
DRAM
|
4G
|
|
FLASH
|
256M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯： L/A(绿色)
|
|
一键还原开关
|
有（长按开关10秒后松开，即可恢复出厂设置）
|
|
电源特征
|
|
总功率/输入电压
|
60W ，（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜35W；满载功耗：＜55W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜4.4kg / ＜5.0kg
|
|
安装方式
|
桌面式、壁挂式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
支持无连接端口自动休眠功能
支持SFP+光口DDMI实时数字诊断功能
|
|
三层功能
|
支持L2+网管功能，
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6双栈管理
支持IPV4等价路由
支持IPV4动态路由、RIPv1/v2、OSPFv2、BGP4+，路由条目4000条
支持IPV6动态路由OSPFv3、BGP+,RIPng支持IPV6管理，路由条目1000条
支持IPV4/IPV6的VRRP，各支持最大组255个
支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持IPV4/IPV6的VLANIF接口，各支持最大128个
支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个
支持ARP协议，最大条目1000个
支持NG协议，最大条目1000个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC的VLAN
支持Vocie VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合
支持最大26个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持250个环，每环最多支持250个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持双系统备份
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持ONV NMS智能管理平台集群化管理（PC端+云端）
支持手机APP移动端运维
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202204/626656d496a12.pdf|ONV38048FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 1
[wkslhj] => 5
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[2] => Array
(
[id] => 471
[catid] => 47
[userid] => 3
[username] => admin
[title] => 52口万兆上联网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视
[description] => 具备48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽， AC100-240V交流供电； 端口防雷：6KV 8/20us；防护等级：IP30 ，待机功耗：＜35W；满载功耗：＜55W
[content] =>
产品概述
ONV36048FM系列是ONV自主研发的万兆上联网管以太网光纤交换机，支持48个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ERPS环网功能，倒换时间小于20ms，支持多环组网
ONV36048FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
千兆接入，万兆上行
◇全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

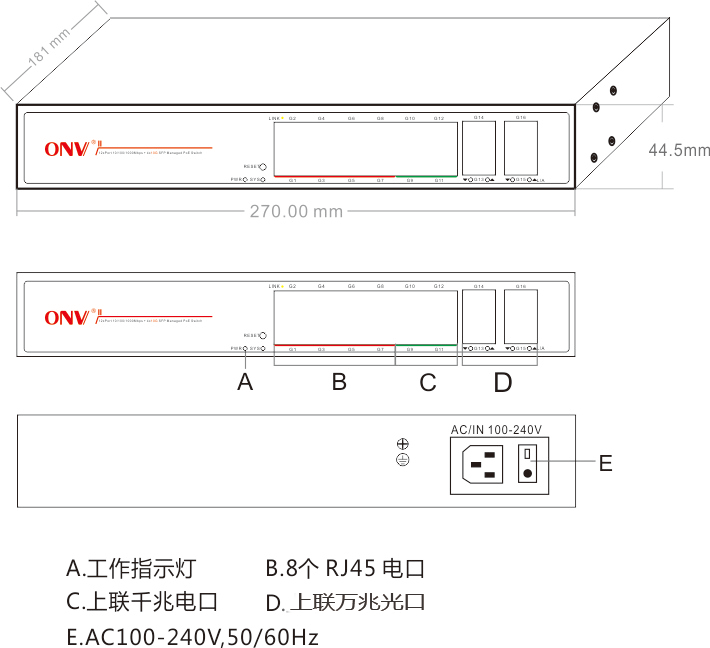

产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
52口万兆上联网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV36048FM
|
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38048FM
|
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV36028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36036FM
|
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36368FM
|
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36448FM
|
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202101/6013e18c1e519.jpg
[thumb_alt] => 以太网_网管交换机_非poe供电_网络交换机_交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6033
[hits] => 7584
[createtime] => 1595986590
[updatetime] => 1611915826
[price] => 0.00
[url] => /Aggregation_Core_switch/show/471.html
[xinghao] => ONV36048FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202101/6013e198a889c.jpg
[filename] => 1.jpg
[filealt] => 网络交换机
)
[1] => Array
(
[filepath] => /Uploads/202101/6013e198cd067.jpg
[filename] => 2.jpg
[filealt] => 网络交换机
)
[2] => Array
(
[filepath] => /Uploads/202101/6013e198e8c6c.jpg
[filename] => 3.jpg
[filealt] => 网络交换机
)
[3] => Array
(
[filepath] => /Uploads/202101/6013e19915861.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36048FM
|
ONV38048FM
|
|
端口特征
|
|
固定端口
|
48个10/100/1000Base-T RJ45端口（Data）
4个1/10G 万兆SFP+上联光口 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-48口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G）
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
131Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯： L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W ，（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜35W；满载功耗：＜55W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜4.4kg / ＜5.0kg
|
|
安装方式
|
桌面式、壁挂式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，支持IPV4/IPV6管理
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC的VLAN
支持Vocie VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合
支持最大26个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持1024个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202101/6013e1b47387f.pdf|ONV36048FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 5
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[3] => Array
(
[id] => 474
[catid] => 47
[userid] => 3
[username] => admin
[title] => 44口网管万兆核心光纤交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视
[description] => 具备12个10/100/1000M RJ45端口+ 28个100/1000M SFP光纤插槽+ 4个1/10G SFP+光纤插槽；AC100-240V交流供电；端口防雷：4KV 8/20us；防护等级：IP30 ，待机功耗：＜20W；满载功耗：＜55W
[content] =>
产品概述
ONV36448FM系列是ONV自主研发的L2+二层网管万兆核心光纤交换机，支持12个10/100/1000Base-Tx自适应RJ45口+28个100M/1000M SFP光口插槽+4个10G SFP+光口插槽。所有端口支持线速转发。
ONV36448FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
多光口千兆接入，万兆上行
◇全系列支持“千兆以太网口+千兆光口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离
◇支持端口广播风暴抑制
◇支持端口+MAC绑定，IP+MAC+端口绑定功能
设备稳定可靠
◇ 主机低功耗、静音风扇主动散热设计，金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
44口网管万兆核心光纤交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9网管配置适配线
|
1
|
根
|
|
五金安装套件
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV36448FM
|
L2+网管12个10/100/1000M RJ45端口+ 28个100/1000M SFP光纤插槽+ 4个1/10G SFP+光纤插槽，万兆上联汇聚/核心光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38448FM
|
L3网管12个10/100/1000M RJ45端口+ 28个100/1000M SFP光纤插槽+ 4个1/10G SFP+光纤插槽，万兆上联汇聚/核心光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV33026FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽(含2个复用口)，业以太网光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38036FM
|
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38368FM
|
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38448FM
|
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202106/60c1b828e90d9.jpg
[thumb_alt] => 44口交换机_百兆交换机_千兆交换机_万兆交换机_交换机图片
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6031
[hits] => 8169
[createtime] => 1595927781
[updatetime] => 1623308411
[price] => 0.00
[url] => /Aggregation_Core_switch/show/474.html
[xinghao] => ONV36448FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202106/60c1b83ad99bc.jpg
[filename] => 1.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202106/60c1b83aeea8c.jpg
[filename] => 2.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202106/60c1b83b0b119.jpg
[filename] => 3.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202106/60c1b83b24aca.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36448FM
|
ONV38448FM
|
|
端口特征
|
|
固定端口
|
12个10/100/1000Base-T 电口（Data）
28个100/1000Base-X SFP光口插槽 (Data)
4个1/10G SFP+ 上联光口插槽 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-48口10/100/1000Base-T（X）自动侦测， 全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长： 1550nm，传输距离：0～120KM 。
|
|
光口扩展
|
支Turbo超频2.5G光模块扩展及组环
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
119Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯 ：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯 ：Link/Act(黄色)，光口： L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W （AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜55W
|
|
配套电源
|
内置开关电源；AC：100～240V 50-60Hz 1A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜3.5kg / ＜4.3kg
|
|
安装方式
|
桌面、19寸1U机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大22个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持254个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS集群式中心系统可视化管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202106/60c1b84f84b83.pdf|ONV36448FM核心交换机 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 4
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[4] => Array
(
[id] => 473
[catid] => 47
[userid] => 3
[username] => admin
[title] => 36口万兆上联网管以太网光纤交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机,POE交换机,核心交换机,汇聚交换机
[description] => 具备8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜25W；满载功耗：＜35W
[content] =>
产品概述
ONV36368FM系列是ONV自主研发的网管万兆核心以太网光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+24个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。所有端口支持全线速转发。
ERPS环网功能，倒换时间小于20ms，支持多环组网
ONV36368FM具备L2+全网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
多光口千兆接入，万兆上行
◇全系列支持“千兆以太网口+千兆光口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
36口万兆上联网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9网管配置适配线
|
1
|
根
|
|
五金安装套件(挂耳)
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV36368FM
|
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38368FM
|
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV36028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36036FM
|
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36048FM
|
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36448FM
|
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202101/6016771acbc17.jpg
[thumb_alt] => 核心交换机,汇聚交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6030
[hits] => 8545
[createtime] => 1583579803
[updatetime] => 1612085320
[price] => 0.00
[url] => /Aggregation_Core_switch/show/473.html
[xinghao] => ONV36368FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202101/6016775fdbc2b.jpg
[filename] => 1.jpg
[filealt] => 核心交换机,汇聚交换机
)
[1] => Array
(
[filepath] => /Uploads/202101/6016776012d69.jpg
[filename] => 2.jpg
[filealt] => 核心交换机,汇聚交换机
)
[2] => Array
(
[filepath] => /Uploads/202101/601677603dfcc.jpg
[filename] => 3.jpg
[filealt] => 核心交换机,汇聚交换机
)
[3] => Array
(
[filepath] => /Uploads/202101/601677605ccbd.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36368FM
|
ONV38368FM
|
|
端口特征
|
|
固定端口
|
8个10/100/1000Base-T电口（Data）
24个100/1000Base-X SFP光口插槽 (Data)
4个1/10G 万兆SFP+上联光口 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-8口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G）
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
107.14Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯：L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W，（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜45W
|
|
配套电源
|
内置开关电源；AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜3.5kg / ＜4.3kg
|
|
安装方式
|
桌面、19寸1U机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，支持IPV4/IPV6管理
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大18个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持254个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202101/60167775ac24a.pdf|ONV36368FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 4
[xxdkhj] => 2
[sxdkhj] => 1
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[5] => Array
(
[id] => 1350
[catid] => 47
[userid] => 3
[username] => admin
[title] => 36口万兆上联三层网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 核心交换机,POE交换机,交换机,
[description] => 具备24个10/100/1000Base-T自适应RJ45口+8个100/1000Base-X SFP光纤插槽（复用光口）+4个1/10G SFP+万兆光纤插槽， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜20W；满载功耗：＜45W。
[content] =>
产品概述
ONV58036FM系列是ONV自主研发的万兆上联三层网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45口+8个100/1000Base-X SFP光纤插槽（复用光口）+4个1/10G SFP+万兆光纤插槽。所有端口支持线速转发。
ONV58036FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
n 千兆接入，万兆光纤上行
◇ 全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2/V3组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元绑定功能
n 设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
36口万兆上联三层网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9网管配置适配线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
标配电源功率
|
|
ONV58036FM
|
L3网管型16个10/100/1000M RJ45端口+ 8个10/100/1000M TP/SFP光电复用口+ 4个1/10G SFP+万兆光口插槽口，以太网汇聚/核心交换机，内置电源，支持标准1U/19寸机柜安装。
|
60W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品
|
设备名称
|
设备信息
|
|
ONV58028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置电源，支持1U/19寸机柜安装。
|
|
ONV58368FM
|
L3网管型16个100/1000M SFP光口插槽+ 8个100/1000M TP/SFP光电复用口+ 4个1/10G SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV58052FM
|
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202104/608630765270e.jpg
[thumb_alt] => 交换机,核心交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6029
[hits] => 9111
[createtime] => 1595919922
[updatetime] => 1747708948
[price] => 0.00
[url] => /Aggregation_Core_switch/show/1350.html
[xinghao] => ONV58036FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202104/608630ecb1766.jpg
[filename] => 1.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202104/608630ecbee50.jpg
[filename] => 2.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202104/608630ecd81fd.jpg
[filename] => 3.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202104/608630f303999.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV58036FM
|
|
端口特征
|
|
固定端口
|
24个10/100/1000Base-T RJ45端口（Data）
8个100/1000Base-X SFP光口插槽(复用光口）(Data)
4个1/10G SFP+ 万兆上联光纤插槽 (Data)
1个Console RS232控制口(115200,N,8,1)
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T：Cat3,4,5 UTP(≤100 meter)
100BASE-TX：Cat5 or later UTP(≤100 meter)
1000BASE-T：Cat5e/6 or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支Turbo超频2.5G光模块扩展及组环
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长： 1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
336Gbps （无阻塞）
|
|
包转发率@64byte
|
95.23Mpps
|
|
CPU
|
800MHz
|
|
DRAM
|
1GB
|
|
FLASH
|
128MB
|
|
MAC地址表
|
16K
|
|
包转发缓存
|
12MB
|
|
巨型帧
|
12KB
|
|
LED指示灯
|
电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)
|
|
一键还原开关
|
有（按住开关10秒后松开，即可恢复出厂设置）
|
|
电源特征
|
|
总功率/输入电压
|
60W（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜45W
|
|
配套电源
|
内置开关电源；AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+75°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440x290x44.5mm
|
|
净重/毛重
|
＜4.8kg / ＜5.0kg
|
|
安装方式
|
桌面式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps
支持端口实时流量管理（Flow Interval)
支持端口EEE绿色以太网节能配置及状态查看
支持巨型帧配置，最大的支持12000byte巨型帧
支持端口异常保护机制
支持光口SFP模块DDMI实时数字诊断功能
|
|
三层功能
|
支持L3网管功能，支持IPV4/IPV6双栈管理
支持IPV4等价路由
支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目4000条
支持IPV6动态路由OSPFv3、RIPng支持IPV6管理，路由条目1000条
支持IPV4/IPV6的VRRP，各支持最大组255个
支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持IPV4/IPV6的VLANIF接口，各支持最大128个
支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个
支持ARP协议，最大条目1000个
支持NG协议，最大条目1000个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
支持GVRP VLAN协议
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大14个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
支持STP BPDU Guard、BPDU过滤和BPDU转发
|
|
ERPS环网
|
支持ERPS环网，最多支持250个环，每环最多支持250个设备
环网自愈时间小于20ms， ITU-T G.8032
|
|
组播
|
支持IGMP Snooping v1/v2/v3、最多支持1024个组播组
支持用户快速离开机制
支持组播VLAN
支持IGMP Snooping
支持MLD Snooping
支持MVR（组播局域网注册）
|
|
镜像
|
支持基本端口的双向流量镜像
支持基本端口的双向流量镜像
支持1对多镜像
最多支持4个端口会话
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持基于端口的IEEE802.1X认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
支持IP Source Guard功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/ CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆状态检查
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：谷歌浏览器chrome V42或更高版本，Mozilla火狐2.5或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202505/682beba146ad9.pdf|ONV58036FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 1
[wkslhj] => 4
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[6] => Array
(
[id] => 1084
[catid] => 47
[userid] => 3
[username] => admin
[title] => 36口三层万兆上联三层网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 核心交换机,POE交换机,交换机,
[description] => 具备24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜20W；满载功耗：＜45W。
[content] =>
产品概述
ONV38036FM系列是ONV自主研发的万兆上联三层网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ERPS环网功能，倒换时间小于20ms，支持多环组网
ONV38036FM具备L3网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
千兆接入，万兆上行
◇全系列支持“千兆以太网口+千兆光口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
36口万兆上联三层网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV36036FM
|
L2+网管24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G 万兆SFP+光口插槽，以太网光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38036FM
|
L3网管24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G 万兆SFP+光口插槽，以太网光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV38028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38048FM
|
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38368FM
|
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38448FM
|
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202104/608630765270e.jpg
[thumb_alt] => 交换机,核心交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6029
[hits] => 9146
[createtime] => 1595919922
[updatetime] => 1624411699
[price] => 0.00
[url] => /Aggregation_Core_switch/show/1084.html
[xinghao] => ONV38036FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202104/608630ecb1766.jpg
[filename] => 1.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202104/608630ecbee50.jpg
[filename] => 2.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202104/608630ecd81fd.jpg
[filename] => 3.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202104/608630f303999.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36036FM
|
ONV38036FM
|
|
端口特征
|
|
固定端口
|
24个10/100/1000M RJ45端口（Data）
8个100/1000M SFP光口插槽 (Data)
4个1/10G 万兆SFP+光口插槽 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G）
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
107Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯：L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W，（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜45W
|
|
配套电源
|
内置开关电源；AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜3.5kg / ＜4.3kg
|
|
安装方式
|
桌面、19寸1U机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合，支持动态聚合
支持最大18个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持250个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持ONV NMS智能管理中心
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202104/60861b14bf3e7.pdf|ONV38036FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 1
[wkslhj] => 4
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[7] => Array
(
[id] => 470
[catid] => 47
[userid] => 3
[username] => admin
[title] => 36口万兆上联网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机-POE交换机-POE供电
[description] => 具备24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜20W；满载功耗：＜45W。
[content] =>
产品概述
ONV36036FM系列是ONV自主研发的万兆上联网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ERPS环网功能，倒换时间小于20ms，支持多环组网
ONV36036FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
千兆接入，万兆上行
◇全系列支持“千兆以太网口+千兆光口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
36口万兆上联网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV36036FM
|
L2+网管24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G 万兆SFP+光口插槽，以太网光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV38036FM
|
L3网管24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G 万兆SFP+光口插槽，以太网光纤交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV36028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36048FM
|
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36368FM
|
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36448FM
|
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202101/6016711a0011a.jpg
[thumb_alt] => 核心交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6029
[hits] => 7749
[createtime] => 1595919922
[updatetime] => 1612083714
[price] => 0.00
[url] => /Aggregation_Core_switch/show/470.html
[xinghao] => ONV36036FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202101/6016713046c84.jpg
[filename] => 1.jpg
[filealt] => POE交换机
)
[1] => Array
(
[filepath] => /Uploads/202101/6016713085349.jpg
[filename] => 2.jpg
[filealt] => 网络交换机
)
[2] => Array
(
[filepath] => /Uploads/202101/60167130a2d82.jpg
[filename] => 3.jpg
[filealt] => 核心交换机
)
[3] => Array
(
[filepath] => /Uploads/202101/60167130c2c3d.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36036FM
|
ONV38036FM
|
|
端口特征
|
|
固定端口
|
24个10/100/1000M RJ45端口（Data）
8个100/1000M SFP光口插槽 (Data)
4个1/10G 万兆SFP+光口插槽 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G）
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
107Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯：L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W，（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜45W
|
|
配套电源
|
内置开关电源；AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜3.5kg / ＜4.3kg
|
|
安装方式
|
桌面、19寸1U机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合，支持动态聚合
支持最大18个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持250个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持ONV NMS智能管理中心
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202101/601671f37fcb1.pdf|ONV36036FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 4
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[8] => Array
(
[id] => 1156
[catid] => 47
[userid] => 3
[username] => admin
[title] => 28口万兆上联网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机
[description] => 具备24个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜25W；满载功耗：＜35W。
[content] =>
产品概述
ONV36028FM系列是ONV自主研发的万兆上联网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV36028FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境，适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
千兆接入，万兆上行
◇全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
28口万兆上联网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV36028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV38028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心交换机，内置60W电源，支持1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV36036FM
|
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36048FM
|
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36368FM
|
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV36448FM
|
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202104/60862e626909e.jpg
[thumb_alt] => POE交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6026
[hits] => 354
[createtime] => 1595840570
[updatetime] => 1747280844
[price] => 0.00
[url] => /Aggregation_Core_switch/show/1156.html
[xinghao] => ONV36028FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202104/60862e7122e2c.jpg
[filename] => 2.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202104/60862e71327ad.jpg
[filename] => 1.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202104/60862e714bab9.jpg
[filename] => 3.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202104/60862e7902ecd.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV36028FM
|
ONV38028FM
|
|
端口特征
|
|
固定端口
|
24个10/100/1000Base-T RJ45端口（Data）
4个1/10G 万兆SFP+上联光口 (Data)
1个Console RS232控制口（115200，N，8，1）
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G）
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
107.14Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯： L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W ，（交流AC100-240V）
|
|
整机功耗
|
待机功耗：＜25W；满载功耗：＜35W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+80°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜3.5kg / ＜4.0kg
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，支持IPV4/IPV6管理
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC的VLAN
支持Vocie VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合
支持最大14个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持1024个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202104/60862e903bfad.pdf|ONV36028FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 3
[xxdkhj] => 2
[sxdkhj] => 2
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[9] => Array
(
[id] => 1346
[catid] => 47
[userid] => 3
[username] => admin
[title] => 26口全千兆网管以太网光纤交换机
[title_style] => ;font-weight:bold
[keywords] => 千兆交换机-网管交换机-以太网交换机-光纤交换机
[description] => 具备24个10/100/1000Base-T自适应RJ45口+4个100M/1000M SFP光口插槽（含2个复用口）， 端口防雷：6KV 8/20us；防护等级：IP30；待机功耗：＜18W；满载功耗：＜30W。
[content] =>
产品概述
ONV33026FM系列二层全千兆网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45口+4个100M/1000M SFP光口插槽（含2个复用口）。所有端口均支持线速思考发。
ONV33026FM具备L2+全网管功能，支持IPV4/IPV6管理，支持软件静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及ITU-T G.8032 ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web GUI网管、CLI、SNMP等管理方式，对交换机端口流量控制，VLAN划分，IGMP等各种业务及功能进行配置。适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
产品特点
n 全千兆接入，千兆光电上行
◇ 全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离
◇ 支持端口广播风暴抑制
◇ 支持端口+MAC绑定，IP+MAC+端口绑定功能
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。
◇ 采用企业级开关电源，高冗余设计，提供长久稳定电力输出。
◇ 设备完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
26口全千兆网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
订购信息
|
设备名称
|
设备信息
|
|
ONV33018FM
|
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。
|
|
ONV33026FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽(含2个SFP复用口），以太网光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
[template] => 0
[thumb] => /Uploads/202505/682549df3c1e3.jpg
[thumb_alt] => 交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6025
[hits] => 8208
[createtime] => 1595839824
[updatetime] => 1747275045
[price] => 0.00
[url] => /Aggregation_Core_switch/show/1346.html
[xinghao] => ONV33026FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202505/682549f543715.jpg
[filename] => 2.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202505/682549f5a5e0e.jpg
[filename] => 3.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202505/682549f710a14.jpg
[filename] => 1.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202505/682549f83b193.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV33018FM
|
ONV33026FM
|
|
端口特征
|
|
固定端口
|
16个10/100/1000Base-T RJ45端口（Data）
2个100/1000Base-X SFP上联光口插槽(Data)
1个Console RS232控制口
|
24个10/100/1000Base-T RJ45端口（Data）
4个100/1000Base-X SFP上联光口插槽(Data)
1个Console RS232控制口
|
|
网口特性
|
10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP 光纤接口，默认不配套光模块，需要另购,（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M；
单模——工作波长：1310nm，传输距离：0～40KM；
工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
256Gbps （无阻塞）
|
|
包转发率@64byte
|
26.78Mpps
|
38.69Mpps
|
|
MAC地址表
|
8K
|
|
包转发缓存
|
6M
|
8M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯 ：PWR(黄色)； 网络指示灯：Link/Act（黄色）；上联网口速率指示灯：Speed(绿色)；光口指示灯：L/A（绿色）
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
30W （AC100-240V）
|
60W （AC100-240V）
|
|
整机功耗
|
待机功耗：＜15W；满载功耗：＜26W
|
待机功耗：＜18W；满载功耗：＜30W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 0.56A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+75°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*290*44.5mm
|
|
净重/毛重
|
＜2.7kg / ＜3.2kg
|
＜3.0kg / ＜3.8kg
|
|
安装方式
|
桌面式、壁挂式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP30
|
|
安规认证
|
CCC；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 ；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，支持IPV4/IPV6管理
支持三层软件转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合
支持最大8/13个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持1024个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持NMS智能管理中心
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202505/68254c33a2593.pdf|ONV33026FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 2
[xxdkhj] => 2
[sxdkhj] => 1
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[10] => Array
(
[id] => 300
[catid] => 47
[userid] => 3
[username] => admin
[title] => 28口全千兆网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_网络交换机
[description] => 具备24个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜16W；满载功耗：＜30W。
[content] =>
产品概述
ONV33028FM系列是ONV自主研发的全千兆二层网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45口+4个100/1000Base-X SFP光口插槽。所有端口均支持线速转发。
ONV33028FM具备L2+网管功能，支持IPV4管理及静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要传输的不间断通讯。该交换机支持灵活的运维管理，可通过Web，CLI，SNMP，Telnet等网管方式，端口流量控制，VLAN划分，QoS等功能多种应用业务配置。能满足多路数的视频监控，无线覆盖网络应用环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
产品特点
全千兆接入，千兆光口上行
◇全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，支持协议VLAN,用户可以按需求灵活划分VLAN
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持环网STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
28口全千兆网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV33028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽，以太网光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
[template] => 0
[thumb] => /Uploads/202106/60d28d33d1623.jpg
[thumb_alt] => 交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6025
[hits] => 8195
[createtime] => 1595839824
[updatetime] => 1624411456
[price] => 0.00
[url] => /Aggregation_Core_switch/show/300.html
[xinghao] => ONV33028FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202104/60862f9e4cd97.jpg
[filename] => 1.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202104/60862f9e5a3e1.jpg
[filename] => 3.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202104/60862f9e6ef81.jpg
[filename] => 2.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202104/60862fa501b21.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV33028FM
|
|
端口特征
|
|
固定端口
|
24个10/100/1000Base-T RJ45端口（Data）
4个100/1000Base-X SFP上联光口插槽(Data)
1个Console RS232控制口(115200,N,8,1)
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP光纤接口，默认不配套光模块，需要另购（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M；
单模——工作波长：1310nm，传输距离：0～40KM；
工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
192Gbps （无阻塞）
|
|
包转发率@64byte
|
41.7Mpps
|
|
MAC地址表
|
8K
|
|
包转发缓存
|
4.1M
|
|
巨型帧
|
10K
|
|
LED指示灯
|
电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)；
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W，交流（AC100-240V）
|
|
整机功耗
|
待机功耗：＜16W；满载功耗：＜30W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 0.56A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+75°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440x290x44.5mm
|
|
净重/毛重
|
＜3.0kg / ＜3.8kg
|
|
安装方式
|
桌面式、壁挂式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps
支持端口实时流量管理（Flow Interval)
|
|
三层功能
|
支持L2+网管功能，
支持IPV4静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持Access、Trunk、Hybrid三种类型端口配置
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大14个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持基于端口的IEEE802.1X认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆状态检查
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
Cat5e以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202104/60862febc1322.pdf|ONV33028FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 3
[xxdkhj] => 1
[sxdkhj] => 1
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
[11] => Array
(
[id] => 406
[catid] => 47
[userid] => 3
[username] => admin
[title] => 20口全千兆网管以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视
[description] => 具备16个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜16W；满载功耗：＜30W。
[content] =>
产品概述
ONV33020FM系列是ONV自主研发的全千兆二层网管以太网光纤交换机，支持16个10/100/1000Base-T自适应RJ45口+4个100/1000Base-X SFP光口插槽。所有端口均支持线速转发。
ONV33020FM具备L2+网管功能，支持IPV4管理及静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要传输的不间断通讯。该交换机支持灵活的运维管理，可通过Web，CLI，SNMP，Telnet等网管方式，端口流量控制，VLAN划分，QoS等功能多种应用业务配置。能满足多路数的视频监控，无线覆盖网络应用环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
产品特点
全千兆接入，千兆光口上行
◇全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，支持协议VLAN,用户可以按需求灵活划分VLAN
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持环网STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
20口全千兆网管以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
|
ONV33020FM
|
L2+网管型16个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽，以太网光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
ONV33028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽，以太网光纤交换机，内置60W电源，支持1U/19寸机柜安装。
|
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV33064FM
|
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。
|
|
ONV33084FM
|
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。
|
|
ONV33128FM
|
L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。
|
|
ONV33148FM
|
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202106/60b9cc943598e.jpg
[thumb_alt] => 非poe供电_网络交换机_监控交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 6023
[hits] => 7603
[createtime] => 1595838509
[updatetime] => 1622789338
[price] => 0.00
[url] => /Aggregation_Core_switch/show/406.html
[xinghao] => ONV33020FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202106/60b9cc9e05c92.jpg
[filename] => 2.jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202106/60b9cc9e14563.jpg
[filename] => 1.jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202106/60b9cc9e292f8.jpg
[filename] => 3.jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202106/60b9cca540118.jpg
[filename] => 4.jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV33020FM
|
ONV33028FM
|
|
端口特征
|
|
固定端口
|
16个10/100/1000Base-T RJ45端口（Data）
4个100/1000Base-X SFP上联光口插槽(Data)
1个Console RS232控制口(115200,N,8,1)
|
24个10/100/1000Base-T RJ45端口（Data）
4个100/1000Base-X SFP上联光口插槽(Data)
1个Console RS232控制口(115200,N,8,1)
|
|
网口特性
|
1-16/24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP光纤接口，默认不配套光模块，需要另购（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光缆
|
多模——工作波长：850nm ，传输距离：0～500M；
单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
192Gbps （无阻塞）
|
|
包转发率@64byte
|
29.76Mpps
|
41.7Mpps
|
|
MAC地址表
|
8K
|
|
包转发缓存
|
4.1M
|
|
巨型帧
|
10K
|
|
LED指示灯
|
电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W，交流（AC100-240V）
|
|
整机功耗
|
待机功耗：＜16W；满载功耗：＜30W
|
待机功耗：＜18W；满载功耗：＜35W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 1.0A
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+55°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+75°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440x290x44.5mm
|
|
净重/毛重
|
＜3.0kg / ＜3.8kg
|
＜3.2kg / ＜4.0kg
|
|
安装方式
|
桌面式、壁挂式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：4KV 8/20us；
防护等级：IP30
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机3年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps
支持端口实时流量管理（Flow Interval)
|
|
三层功能
|
支持L2+网管功能，
支持IPV4静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持Access、Trunk、Hybrid三种类型端口配置
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大10/14个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持基于端口的IEEE802.1X认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆状态检查
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
Cat5e以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202106/60b9ccb4319c8.pdf|ONV33020FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 0
[dkzsgy] => 0
[xxdkgy] => 0
[sxdkgy] => 0
[安装方式工业] => 0
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 2
[wkslhj] => 2
[xxdkhj] => 2
[sxdkhj] => 1
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 0
)
)
>
在线客服
-
客服组：
在线客服
-
技术咨询：
13590208303
-
项目咨询：
18666296723
-
售后咨询：
18665959077
|
Chinese▾
English
French
Portuguese
Spanish
Russian
