支持Console/AUX Modem/Telnet/ CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆状态检查
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202506/684a8b04088d8.pdf|ONV-IPS58368FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 4
)
[2] => Array
(
[id] => 1376
[catid] => 20
[userid] => 3
[username] => admin

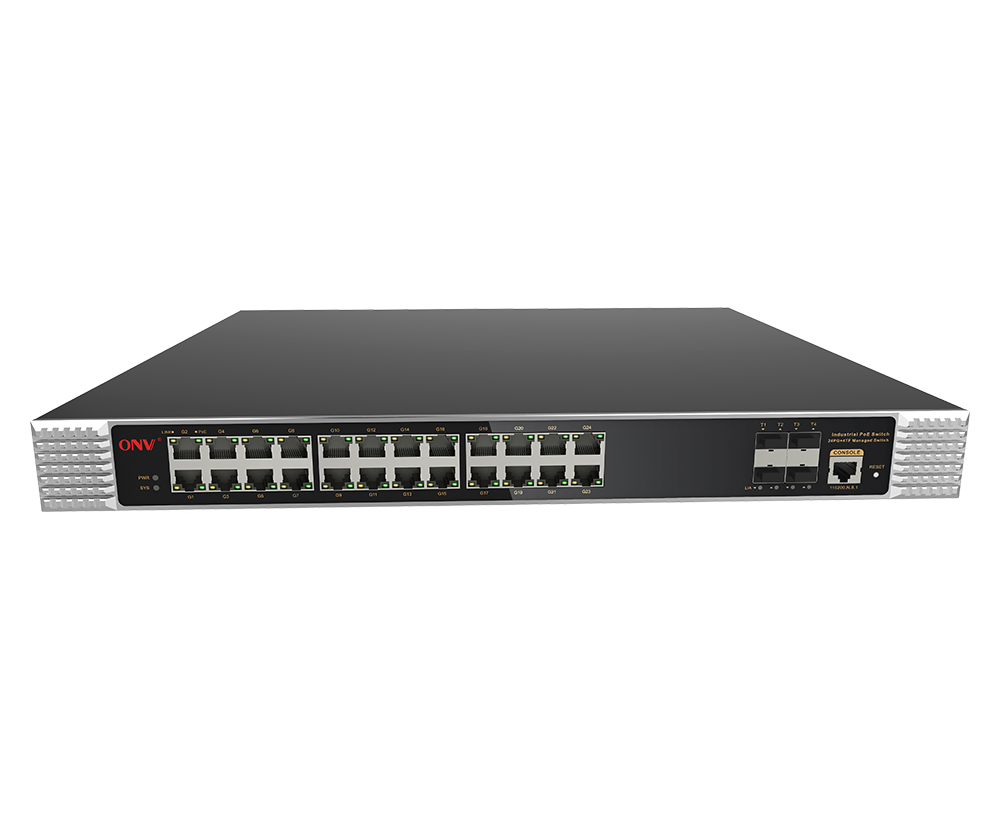

[title] => 36口万兆上联三层网管工业POE交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => NV-IPS58036PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000M SFP光口插槽（复用光口）+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
[content] =>
产品概述
ONV-IPS58036PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000M SFP光口插槽（复用光口）+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
ONV-IPS58036PFM具备L3网管功能，支持IPV4/IPV6管理，支持动态/静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。
产品特点
n 千兆接入，万兆上行
◇ 全系列支持“千兆以太网口+光电复用口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP SnoopingV1/V2/V3组播协议，支持IGMP，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生成树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，双电源冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
◇ 支持NMS平台集群化管理。
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
36口万兆上联三层网管工业POE交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
标配电源功率
|
|
ONV-IPS58036PFM
|
L3网管型24个10/100/1000M RJ45端口+8个100/1000M SFP光口插槽（复用光口）+ 4口1/10G SFP+万兆光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置冗余双电源，支持标准1U/19寸机柜安装。
|
2*400W
|
|
ONV-IPS58036PFM-at
|
2*600W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品
|
设备名称
|
设备信息
|
|
ONV-IPS58048PFM
|

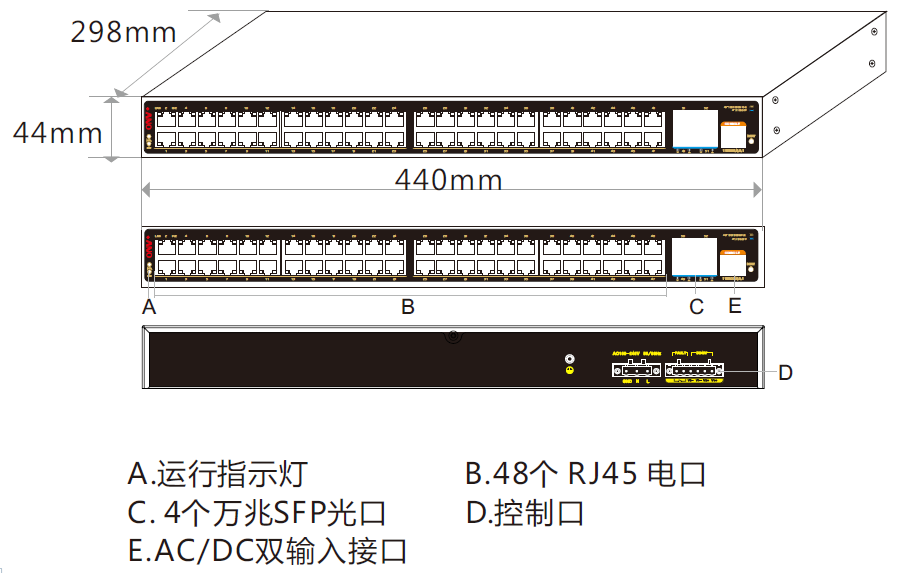

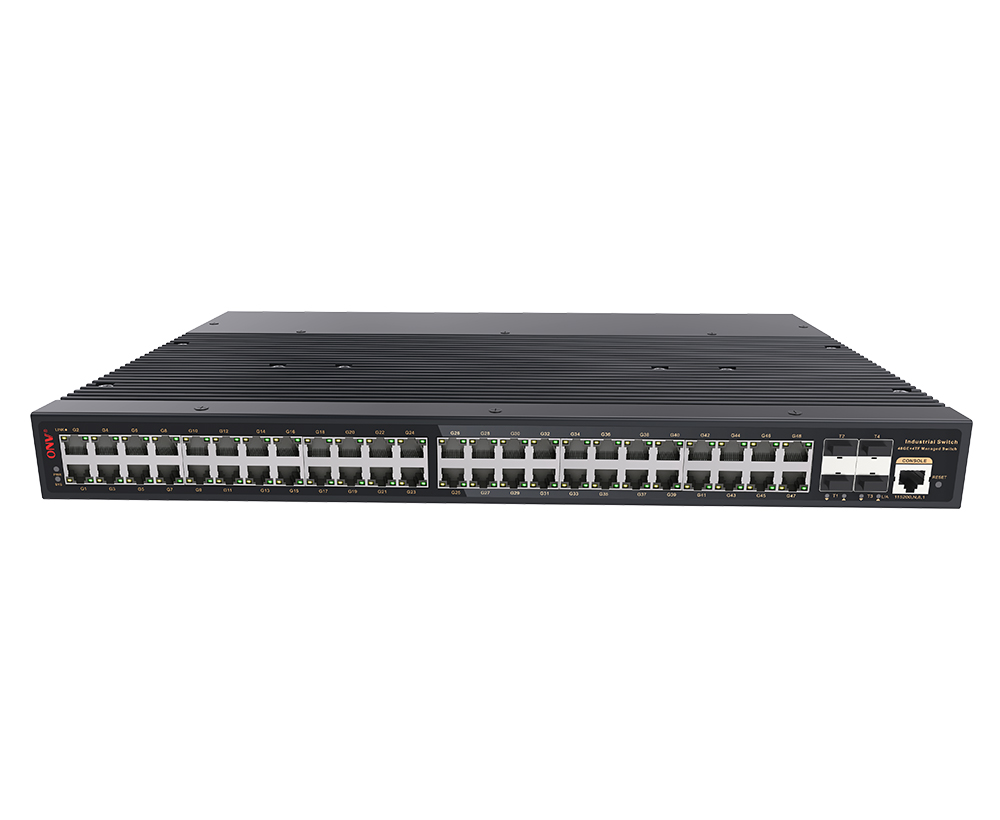

L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-48口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。
|
|
ONV-IPS58028PFM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202506/6846503403b1f.jpg
[thumb_alt] => 36口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2047
[hits] => 7410
[createtime] => 1749438555
[updatetime] => 1749439685
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/1376.html
[xinghao] => ONV-IPS58036FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202506/6846503d309ee.jpg
[filename] => ONV-IPS58036PFM (1).JPG
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202506/6846503d42f7e.jpg
[filename] => ONV-IPS58036PFM (3).JPG
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202506/6846503d60167.jpg
[filename] => ONV-IPS58036PFM (2).JPG
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV-IPS58036PFM
|
ONV-IPS58036PFM-at
|
|
端口特征
|
|
固定端口
|
24个10/100/1000Base-T POE口（Data/Power）
8个100/1000M SFP光口插槽（Data)复用口
4个1/10G SFP+ 万兆上联光纤插槽 (Data)
1个Console RS232控制口(115200,N,8,1)
2个AC100-240V 交流输入接口
1组DC12-48V 直流输入接口（支持反接保护功能）
1路告警开关量接口（FAULT）
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T：Cat3,4,5 UTP(≤100 meter)
100BASE-TX：Cat5 or later UTP(≤100 meter)
1000BASE-T：Cat5e/6 or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支Turbo超频2.5G光模块扩展及组环
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长： 1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
336Gbps （无阻塞）
|
|
包转发率@64byte
|
95.23Mpps
|
|
CPU
|
800MHz
|
|
DRAM
|
1GB
|
|
FLASH
|
128MB
|
|
MAC地址表
|
16K
|
|
包转发缓存
|
12MB
|
|
巨型帧
|
12KB
|
|
LED指示灯
|
电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)；
|
|
一键还原开关
|
有（按住开关10秒后松开，即可恢复出厂设置）
|
|
PoE与电源特征
|
|
PoE端口
|
1-24端口支持IEEE802.3af/at标准POE供电
|
|
PoE管理
|
支持每端口PoE开/关，af/at实时功率显示
支持每端口PoE工作状态显示
|
|
供电引脚
|
默认，仅支持1/2(+)，3/6(-),4芯供电
|
|
最高单口PoE功率
|
30W，标准IEEE802.3af/at
|
|
总功率/输入电压
|
2*400W，交流（AC100-240V）
|
2*600W，交流（AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜380W
|
待机功耗：＜22W；满载功耗：＜600W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 5.0A
|
内置开关电源，AC：100～240V 50-60Hz 6.6A
|
|
电源输入接口
|
双输入电源接口设计：AC交流供电优先，支持防反接保护，掉电自动切换直流DC连接
1组DC12-48V输入接口；1路告警开关接口；2组AC电源输入接口
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+75°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+85°C；5%～95% RH无凝结
|
|
散热方式
|
风扇主动散热
|
|
外观尺寸（L*W*H）
|
440x378x44.5mm
|
|
净重/毛重
|
＜6.0kg / ＜6.3kg
|
＜6.5kg / ＜6.8kg
|
|
安装方式
|
桌面式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP40
IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV
IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV
IEC61000-4-6（射频传导）：10V（150kHz~80MHz）
IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s
IEC61000-4-9（脉冲磁场）：1000A/m
IEC61000-4-10（阻尼振荡）：30A/m 1MHz
IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模传导）：30V持续；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工业标准）
|
|
机械特性
|
IEC60068-2-6（抗振动）
IEC60068-2-27（抗冲击）
IEC60068-2-32（自由下落）
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15 Class A；RoHS；
|
|
质保期
|
交换机5年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps
支持端口实时流量管理（Flow Interval)
支持端口EEE绿色以太网节能配置及状态查看
支持巨型帧配置，最大的支持12000byte巨型帧
支持端口异常保护机制
支持光口SFP模块DDMI实时数字诊断功能
|
|
三层功能
|
支持L3网管功能，支持IPV4/IPV6双栈管理
支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目4000条
支持IPV6动态路由OSPFv3、RIPng支持IPV6管理，路由条目1000条
支持IPV4/IPV6的VRRP，各支持最大组255个
支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持IPV4/IPV6的VLANIF接口，各支持最大128个
支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个
支持ARP协议，最大条目1000个
支持NG协议，最大条目1000个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
支持GVRP VLAN协议
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大14个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
支持STP BPDU Guard、BPDU过滤和BPDU转发
|
|
ERPS环网
|

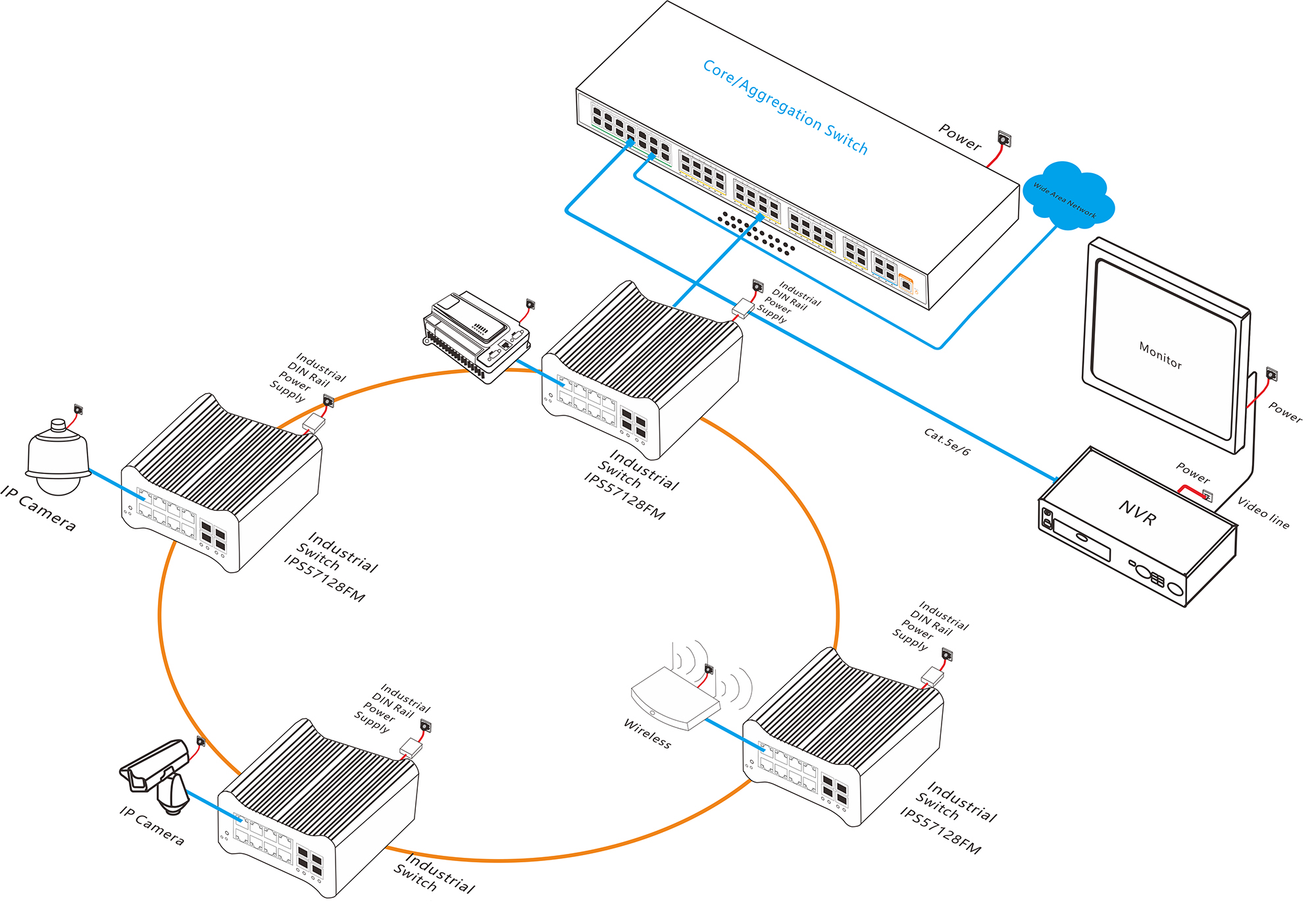

支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032
|
|
组播
|
支持IGMP Snooping v1/v2/v3、最多支持1024个组播组
支持用户快速离开机制
支持组播VLAN
支持MLD Snooping
支持MVR（组播局域网注册）
|
|
镜像
|
支持基于端口的双向流量镜像
支持1对多镜像
最多支持4个端口会话
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202506/684650490fe3e.pdf|ONV-IPS58036PFM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 4
)
[3] => Array
(
[id] => 525
[catid] => 20
[userid] => 3
[username] => admin
[title] => 36口万兆上联三层网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 具备24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜35W；满载功耗：＜60W
[content] =>
产品概述
ONV-IPS38036FM系列是ONV自主研发的三层网管以太网交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。
ONV-IPS38036FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合光网视ONV-NMS网管平台进行集群管理，达到全程无盲点网管。
ONV-IPS38036FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆线速接入，万兆上行
◇ 全系列支持“千兆以太网口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持端口+MAC绑定，IP+MAC+端口绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇，镀锌钢材金属外壳+铝合金散热板组合，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格

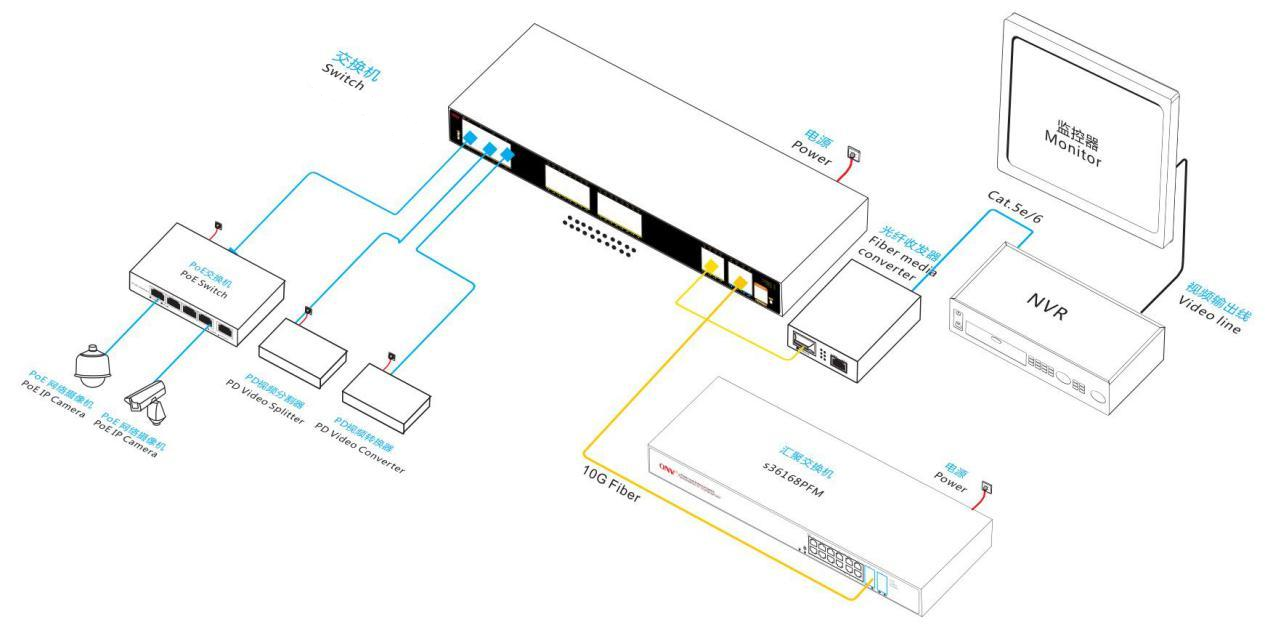

产品连接拓扑
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
36口万兆上联三层网管工业以太网交换机
|
1
|
台
|
|
AC电源线
|
2
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS36036FM
|
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
2*60W
|
|
ONV-IPS38036FM
|
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
2*60W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630-G
|
工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632-G
|
工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
ONV-6630-G
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-G
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33-G
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27-G
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品
|
设备名称
|
设备信息
|
|
ONV-IPS33018FM
|
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口，工业以太网交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS33026FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口（含2个复用口），工业以太网交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38048FM
|
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38368FM
|
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38448FM
|
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/201912/5e0792fb27058.jpg
[thumb_alt] => 36口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2047
[hits] => 7387
[createtime] => 1594104147
[updatetime] => 1654691297
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/525.html
[xinghao] => ONV-IPS38036FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/201912/5e09b294a1209.jpg
[filename] => ONV-IPS36036FM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/201912/5e09b296b9812.jpg
[filename] => ONV-IPS36036FM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/201912/5e09b298d55bf.jpg
[filename] => ONV-IPS36036FM (3).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/201912/5e09b29a954f2.jpg
[filename] => ONV-IPS36036FM (4).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202205/6274d36a9ff03.pdf|ONV-IPS38036FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 4
)
[4] => Array
(
[id] => 1420
[catid] => 20
[userid] => 3
[username] => admin

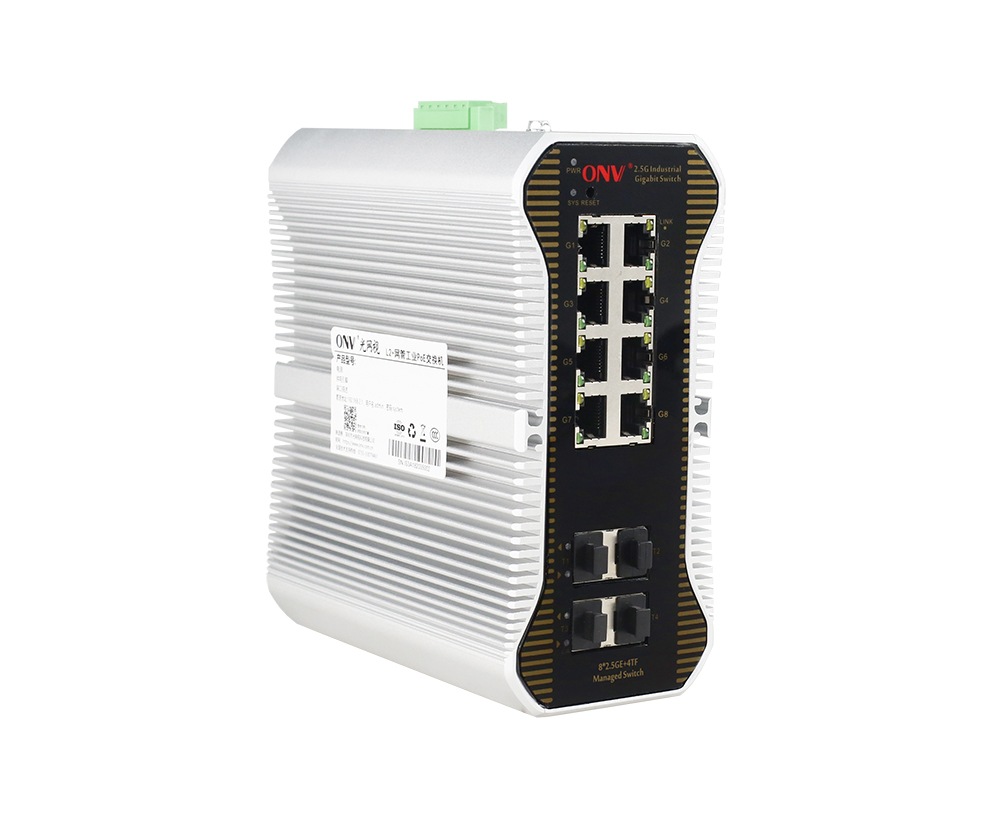

[title] => 12口2.5G网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 支持8个10/100/1000/2500Base-T自适应RJ45端口+4个1/10G SFP+光口插槽。具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。待机功耗：＜16W；满载功耗：＜25W;端口防雷：6KV 8/20us；防护等级：IP40
[content] =>
产品概述
ONV-IPS57128FM系列是ONV自主研发的2.5G二层网管工业以太网交换机，支持8个10/100/1000/2500Base-T自适应RJ45端口+4个1/10G SFP+光口插槽。所有端口支持线速转发。
ONV-IPS57128FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。ONV-IPS57128FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 千兆2.5G接入，万兆光口上行
◇ 全系列支持“千兆2.5G以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP Snooping V1/V2/V3组播协议，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

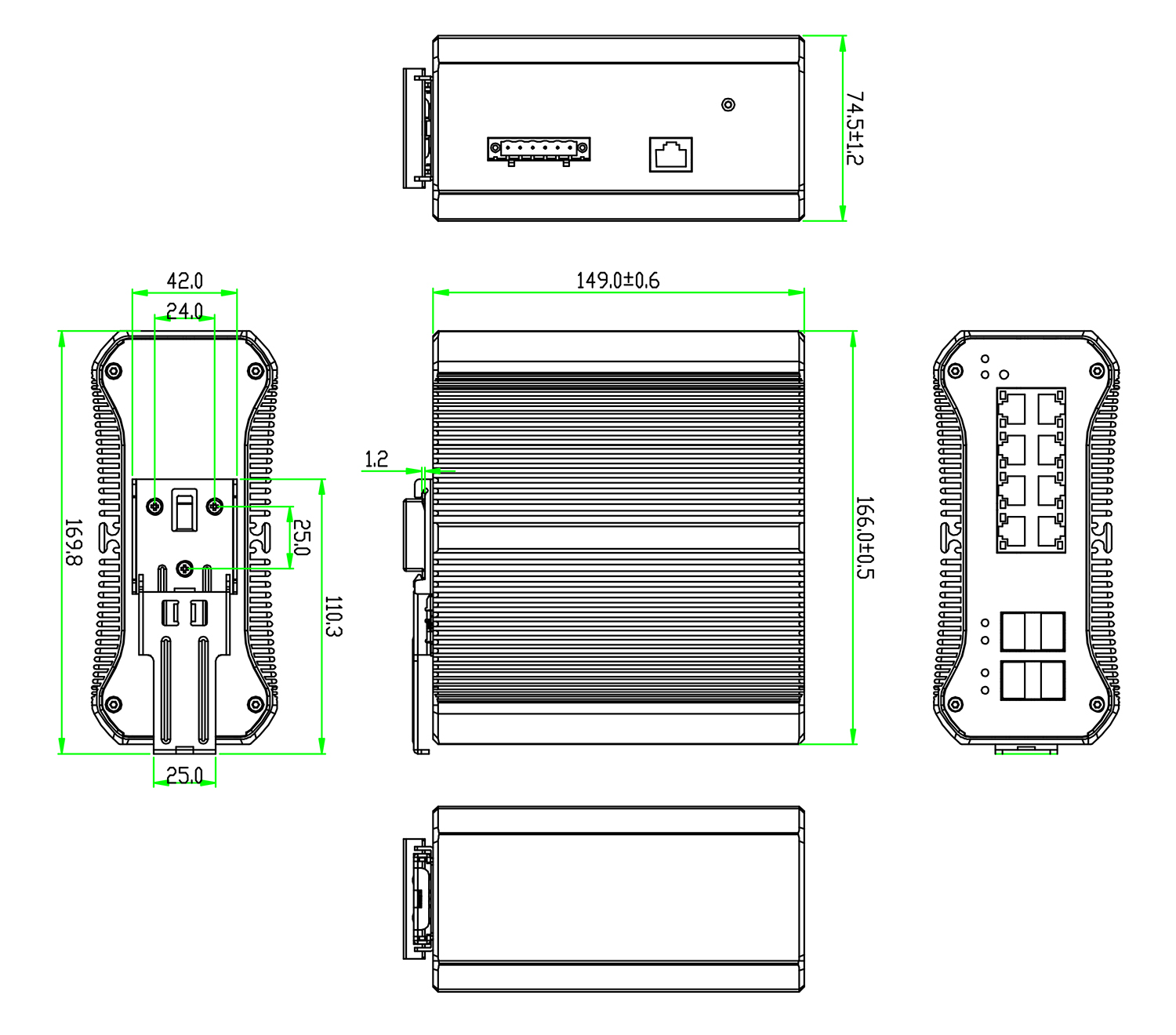

产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
12口2.5G网管工业以太网交换机
|
1
|
台
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS57128FM
|
L2+网管型8个10/100/1000/2500M RJ45端口+ 4个1/10G SFP+光口插槽，工业以太网交换机，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。
|
36W
|
|
说明：本产品默认不配套电源和SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
2630-G
|
工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2632-G
|
工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-SC-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-SC-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
6630-G
|
工业SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-G
|
工业SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-33-G
|
工业SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-27-G
|
工业SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
电源选型表
|
名称
|
型号
|
描述
|
单位
|
|
工业36W导轨电源
|
GWS-DP36-24
|
导轨型 60W单组输出工业电源；
额定输入电压：AC 100V~240V 50-60H，0.56A
额定输出电压：DC 24V 1.5A
工作温度：-40℃—+70℃
|
只
|
[template] => 0
[thumb] => /Uploads/202506/684b821119a8d.jpg
[thumb_alt] => 28口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机_万兆交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2046
[hits] => 7618
[createtime] => 1749779077
[updatetime] => 1749779144
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/1420.html
[xinghao] => ONV-IPS57128FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202506/684b82316cc4a.jpg
[filename] => ONV-IPS57128FM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202506/684b8231bbfa6.jpg
[filename] => ONV-IPS57128FM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202506/684b823221920.jpg
[filename] => ONV-IPS57128FM (3).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202506/684b823288e5f.jpg
[filename] => ONV-IPS57128FM (4).jpg
[filealt] =>
)
[4] => Array
(
[filepath] => /Uploads/202506/684b823308750.jpg
[filename] => ONV-IPS57128FM (5).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV-IPS57128FM
|
|
端口特征
|
|
固定端口
|
8个10/100/1000/2500Base-T RJ45端口（Data）
4个1/10G SFP+上联光口插槽 (Data)
1个Console RS232控制口（115200，N，8，1）
2组V+，V- 冗余DC电源接口（6P凤凰端子）
1组掉电告警开关量接口（FAULT）
|
|
网口特性
|
1-8口10/100/1000/2500Base-T自动侦测， 全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T：Cat3,4,5 UTP(≤100 meter)
100BASE-TX：Cat5 or later UTP(≤100 meter)
1000BASE-T：Cat5e or later UTP(≤100 meter)
2500BASE-T：Cat6A or later UTP(≤100 meter)
|
|
光口特性
|
千兆/万SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3bz 2.5GBase-T；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
480Gbps （无阻塞）
|
|
包转发率@64byte
|
89.28Mpps
|
|
CPU
|
双核1GHz
|
|
DRAM
|
2G
|
|
FLASH
|
256Mbit
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
16Mbit
|
|
巨型帧
|
12Kbytes
|
|
LED指示灯
|
电源/系统指示灯 ：SYS(绿色)； 网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）；速率指示灯：100/1000(绿色）
|
|
一键还原开关
|
有（按住开关10秒后松开，即可恢复出厂设置）
|
|
电源特征
|
|
总功率/输入电压
|
36W/12-48VDC
|
|
整机功耗
|
待机功耗：＜16W；满载功耗：＜25W
|
|
输入电压与接口
|
12-48VDC宽电压；6Pin工业凤凰端子，支持防反接保护
|
|
配套电源
|
无，可选购工业电源24V/36W，见配件信息表选购使用
|
|
物理规格参数
|
|
工作温度/湿度
|
-40～+75°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+85°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
166*149*74.5mm
|
|
净重/毛重
|
＜1.9kg / ＜2.4 kg
|
|
安装方式
|
桌面式、35mm DIN导轨式安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP40
IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV
IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV
IEC61000-4-6（射频传导）：10V（150kHz~80MHz）
IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s
IEC61000-4-9（脉冲磁场）：1000A/m
IEC61000-4-10（阻尼振荡）：30A/m 1MHz
IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模传导）：30V持续；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工业标准）
|
|
机械特性
|
IEC60068-2-6（抗振动）
IEC60068-2-27（抗冲击）
IEC60068-2-32（自由下落）
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15 Class A；RoHS；
|
|
质保期
|
交换机5年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps
支持端口实时流量管理（Flow Interval)
支持端口EEE绿色以太网节能配置及状态查看
支持巨型帧配置，最大的支持12000byte巨型帧
支持端口异常保护机制
支持光口SFP模块DDMI实时数字诊断功能
|
|
三层功能
|
支持L2+网管功能，
支持双栈IPv4/IPv6管理，
支持静态路由
支持RIPv1/v2，RIPng
支持OSPFv1/v2，OSPFv3
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
支持GVRP VLAN协议
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大6个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
支持STP BPDU Guard、BPDU过滤和BPDU转发
|
|
ERPS环网
|
支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032
|
|
组播
|
支持IGMP Snooping v1/v2/v3、最多支持1024个组播组
支持用户快速离开机制
支持组播VLAN
支持MLD Snooping
支持MVR（组播局域网注册）
|
|
镜像
|
支持基于端口的双向流量镜像
支持1对多镜像
最多支持4个端口会话
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持基于端口的IEEE802.1X认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
支持IP Source Guard功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Snooping
|
|
管理与维护
|
支持Console/Telnet/ CLI/SSH命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆状态检查
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：谷歌浏览器chrome V42或更高版本，Mozilla火狐2.5或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202506/684b82413dd9c.pdf|ONV-IPS57128FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 2
[dkzsgy] => 2
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 1
)
[5] => Array
(
[id] => 1406
[catid] => 20
[userid] => 3
[username] => admin

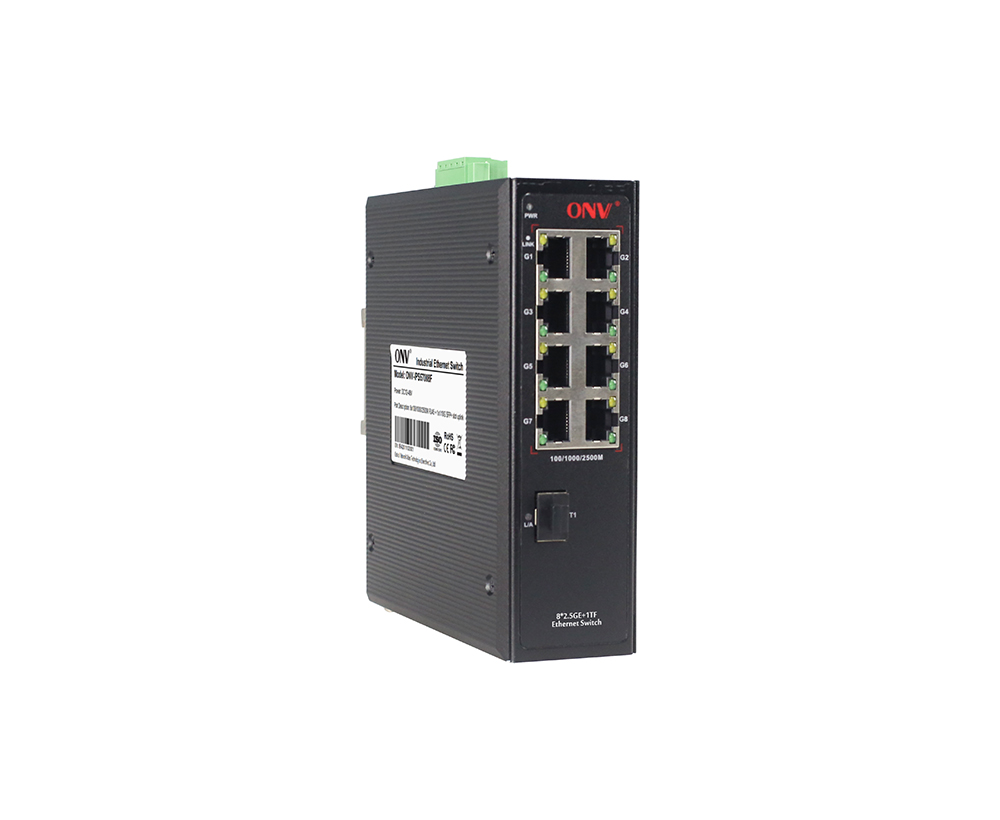

[title] => 9口2.5G工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 支持8个10/100/1000/2500Base-T自适应RJ45端口+4个1/10G SFP+光口插槽。具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。待机功耗：＜16W；满载功耗：＜25W;端口防雷：6KV 8/20us；防护等级：IP40
[content] =>
产品概述
ONV-IPS57008F系列是ONV自主研发的2.5G工业以太网交换机，支持8个10/100/1000/2500Base-T自适应RJ45端口+1个1/2.5/10G SFP+光口插槽。所有端口支持线速转发。
ONV-IPS57008F工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 千兆2.5G接入，万兆光口上行
◇ 全系列支持“千兆2.5G以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
9口2.5G工业以太网交换机
|
1
|
台
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS57008F
|
非网管8个10/100/1000/2500M RJ45端口+ 1个1/2.5/10G SFP+光口插槽，工业以太网交换机，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。
|
12-24W
|
|
说明：本产品默认不配套电源和SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
2630-G
|
工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2632-G
|
工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-SC-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-SC-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
6630-G
|
工业SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-G
|
工业SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-33-G
|
工业SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-27-G
|
工业SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
电源选型表
|
名称
|
型号
|
描述
|
单位
|
|
工业24W导轨电源
|
GWS-DP24-24
|
导轨型 24W单组输出工业电源；
额定输入电压：AC 100V~240V 50-60H，0.35A
额定输出电压：DC 24V 1.0A
工作温度：-40℃—+70℃
|
只
|
[template] => 0
[thumb] => /Uploads/202506/684f8bf07f0e8.jpg
[thumb_alt] => 28口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机_万兆交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2046
[hits] => 7613
[createtime] => 1749779077
[updatetime] => 1750043738
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/1406.html
[xinghao] => ONV-IPS57008F
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202506/684f8bf6d8dc4.jpg
[filename] => ONV-IPS57008F (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202506/684f8bf6ed6dd.jpg
[filename] => ONV-IPS57008F (3).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202506/684f8bf717af5.jpg
[filename] => ONV-IPS57008F (2).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202506/684f8bf736922.jpg
[filename] => ONV-IPS57008F (4).jpg
[filealt] =>
)
[4] => Array
(
[filepath] => /Uploads/202506/684f8bf759946.jpg
[filename] => ONV-IPS57008F (5).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV-IPS57008F
|
|
端口特征
|
|
固定端口
|
8个10/100/1000/2500Base-T RJ45端口（Data）
1个1/2.5/10G SFP+上联光口插槽 (Data)
2组V+，V- 冗余DC电源接口（5P凤凰端子）
|
|
网口特性
|
1-8口10/100/1000/2500Base-T自动侦测， 全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T：Cat3,4,5 UTP(≤100 meter)
100BASE-TX：Cat5 or later UTP(≤100 meter)
1000BASE-T：Cat5e or later UTP(≤100 meter)
2500BASE-T：Cat6A or later UTP(≤100 meter)
|
|
光口特性
|
千兆/万SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M； 万兆传输距离：0～300M；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长：1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
非管理
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3bz 2.5GBase-T；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
60Gbps （无阻塞）
|
|
包转发率@64byte
|
44.6Mpps
|
|
MAC地址表
|
4K
|
|
包转发缓存
|
8.1Mbit
|
|
巨型帧
|
12Kbytes
|
|
LED指示灯
|
电源指示灯：PWR(绿色)； 网络指示灯：Link（黄色）；光口指示灯：L/A（绿色）
|
|
电源特征
|
|
总功率/输入电压
|
10W/12-48VDC
|
|
整机功耗
|
待机功耗：＜3W；满载功耗：＜10W
|
|
输入电压与接口
|
12-48VDC宽电压；5Pin工业凤凰端子，支持防反接保护
|
|
配套电源
|
无，可选购工业电源24V/24W，见配件信息表选购使用
|
|
物理规格参数
|
|
工作温度/湿度
|
-40～+75°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+85°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
145*134.5*47mm
|
|
净重/毛重
|
＜0.8kg / ＜1.0kg
|
|
安装方式
|
桌面式、35mm DIN导轨式安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP40
IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV
IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV
IEC61000-4-6（射频传导）：10V（150kHz~80MHz）
IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s
IEC61000-4-9（脉冲磁场）：1000A/m
IEC61000-4-10（阻尼振荡）：30A/m 1MHz
IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模传导）：30V持续；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工业标准）
|
|
机械特性
|
IEC60068-2-6（抗振动）
IEC60068-2-27（抗冲击）
IEC60068-2-32（自由下落）
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15 Class A；RoHS；
|
|
质保期
|
交换机5年，终身维护
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202506/684f8c24b2d65.pdf|ONV-IPS57008F 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 2
[dkzsgy] => 2
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 1
)
[6] => Array
(
[id] => 1374
[catid] => 20
[userid] => 3
[username] => admin
[title] => 28口万兆上联三层网管工业POE交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => ONV-IPS58028PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
[content] =>
产品概述
ONV-IPS58028PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
ONV-IPS58028PFM具备L3网管功能，支持IPV4/IPV6管理，支持动态/静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。
产品特点
n 千兆接入，万兆上行
◇ 全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP SnoopingV1/V2/V3组播协议，支持IGMP，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生成树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，双电源冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
◇ 支持NMS平台集群化管理。
产品尺寸规格

包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
28口万兆上联三层网管工业POE交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
标配电源功率
|
|
ONV-IPS58028PFM
|
L3网管型24个10/100/1000M RJ45端口+ 4口1/10G SFP+万兆光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置冗余双电源，支持标准1U/19寸机柜安装。
|
2*400W
|
|
ONV-IPS58028PFM-at
|
2*600W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品
|
设备名称
|
设备信息
|
|
ONV-IPS58048PFM
|
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-48口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。
|
|
ONV-IPS58036PFM
|
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽（复用光口）+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/202506/68464ecd3646e.jpg
[thumb_alt] => 28口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机_万兆交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2046
[hits] => 7634
[createtime] => 1749438232
[updatetime] => 1749438331
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/1374.html
[xinghao] => ONV-IPS58028FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202506/68464ed7ac88d.jpg
[filename] => ONV-IPS58028PFM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202506/68464ed7bf2be.jpg
[filename] => ONV-IPS58028PFM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202506/68464ed7da88d.jpg
[filename] => ONV-IPS58028PFM (3).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV-IPS58028PFM
|
ONV-IPS58028PFM-at
|
|
端口特征
|
|
固定端口
|
24个10/100/1000Base-T POE口（Data/Power）
4个1/10G SFP+ 万兆上联光纤插槽 (Data)
1个Console RS232控制口(115200,N,8,1)
2个AC100-240V 交流输入接口
1组DC12-48V 直流输入接口（支持反接保护功能）
1路告警开关量接口（FAULT）
|
|
网口特性
|
1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T：Cat3,4,5 UTP(≤100 meter)
100BASE-TX：Cat5 or later UTP(≤100 meter)
1000BASE-T：Cat5e/6 or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支Turbo超频2.5G光模块扩展及组环
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长： 1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
336Gbps （无阻塞）
|
|
包转发率@64byte
|
95.23Mpps
|
|
CPU
|
800MHz
|
|
DRAM
|
1GB
|
|
FLASH
|
128MB
|
|
MAC地址表
|
16K
|
|
包转发缓存
|
12MB
|
|
巨型帧
|
12KB
|
|
LED指示灯
|
电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)；
|
|
一键还原开关
|
有（按住开关10秒后松开，即可恢复出厂设置）
|
|
PoE与电源特征
|
|
PoE端口
|
1-24端口支持IEEE802.3af/at标准POE供电
|
|
PoE管理
|
支持每端口PoE开/关，af/at实时功率显示
支持每端口PoE工作状态显示
|
|
供电引脚
|
默认，仅支持1/2(+)，3/6(-),4芯供电
|
|
最高单口PoE功率
|
30W，标准IEEE802.3af/at
|
|
总功率/输入电压
|
2*400W，交流（AC100-240V）
|
2*600W，交流（AC100-240V）
|
|
整机功耗
|
待机功耗：＜20W；满载功耗：＜380W
|
待机功耗：＜22W；满载功耗：＜600W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 5.0A
|
内置开关电源，AC：100～240V 50-60Hz 6.6A
|
|
电源输入接口
|
双输入电源接口设计：AC交流供电优先，支持防反接保护，掉电自动切换直流DC连接
1组DC12-48V输入接口；1路告警开关接口；2组AC电源输入接口
|
|
物理规格参数
|
|
工作温度/湿度
|
-20～+75°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+85°C；5%～95% RH无凝结
|
|
散热方式
|
风扇主动散热
|
|
外观尺寸（L*W*H）
|
440x378x44.5mm
|
|
净重/毛重
|
＜6.0kg / ＜6.3kg
|
＜6.5kg / ＜6.8kg
|
|
安装方式
|
桌面式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP40
IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV
IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV
IEC61000-4-6（射频传导）：10V（150kHz~80MHz）
IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s
IEC61000-4-9（脉冲磁场）：1000A/m
IEC61000-4-10（阻尼振荡）：30A/m 1MHz
IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模传导）：30V持续；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工业标准）
|
|
机械特性
|
IEC60068-2-6（抗振动）
IEC60068-2-27（抗冲击）
IEC60068-2-32（自由下落）
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15 Class A；RoHS；
|
|
质保期
|
交换机5年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps
支持端口实时流量管理（Flow Interval)
支持端口EEE绿色以太网节能配置及状态查看
支持巨型帧配置，最大的支持12000byte巨型帧
支持端口异常保护机制
支持光口SFP模块DDMI实时数字诊断功能
|
|
三层功能
|
支持L3网管功能，支持IPV4/IPV6双栈管理
支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目4000条
支持IPV6动态路由OSPFv3、RIPng支持IPV6管理，路由条目1000条
支持IPV4/IPV6的VRRP，各支持最大组255个
支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持IPV4/IPV6的VLANIF接口，各支持最大128个
支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个
支持ARP协议，最大条目1000个
支持NG协议，最大条目1000个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
支持GVRP VLAN协议
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大14个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
支持STP BPDU Guard、BPDU过滤和BPDU转发
|
|
ERPS环网
|
支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032
|
|
组播
|
支持IGMP Snooping v1/v2/v3、最多支持1024个组播组
支持用户快速离开机制
支持组播VLAN
支持MLD Snooping
支持MVR（组播局域网注册）
|
|
镜像
|
支持基于端口的双向流量镜像
支持1对多镜像
最多支持4个端口会话
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202506/68464ef80ca35.pdf|ONV-IPS58028PFM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 4
)
[7] => Array
(
[id] => 311
[catid] => 20
[userid] => 3
[username] => admin
[title] => 28口万兆上联三层网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS38028FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。
[content] =>
产品概述
ONV-IPS38028FM系列是ONV自主研发的万兆上联三层网管工业以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS38028FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合光网视ONV-NMS网管平台进行集群管理，达到全程无盲点网管。
ONV-IPS38028FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 千兆接入，万兆上行
◇ 全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇，镀锌钢材金属外壳+铝合金散热板组合，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
28口万兆上联三层网管工业以太网交换机
|
1
|
台
|
|
AC电源线
|
2
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件(挂耳）
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS36028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
2*60W
|
|
ONV-IPS38028FM
|
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
2*60W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630-G
|
工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632-G
|
工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
ONV-6630-G
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-G
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33-G
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27-G
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品
|
设备名称
|
设备信息
|
|
ONV-IPS33018FM
|
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口，工业以太网交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS33026FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口（含2个复用口），工业以太网交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38036FM
|
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38048FM
|
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38368FM
|
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
|
ONV-IPS38448FM
|
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
[template] => 0
[thumb] => /Uploads/201912/5e079bb56c0bb.jpg
[thumb_alt] => 28口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机_万兆交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2046
[hits] => 7602
[createtime] => 1594103006
[updatetime] => 1656293321
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/311.html
[xinghao] => ONV-IPS38028FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/201912/5e0996d081faf.jpg
[filename] => ONV-IPS38028FM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/201912/5e0996d29bf59.jpg
[filename] => ONV-IPS38028FM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/201912/5e0996d3e169e.jpg
[filename] => ONV-IPS38028FM (3).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/201912/5e0996d588327.jpg
[filename] => ONV-IPS38028FM (4).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202206/62b907214a2f8.pdf|ONV-IPS38028FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 4
)
[8] => Array
(
[id] => 315
[catid] => 20
[userid] => 3
[username] => admin
[title] => 24口万兆上联三层网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 具备12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜30W；满载功耗：＜36W
[content] =>
产品概述
ONV-IPS38248FM-8G系列是ONV自主研发的万兆上联三层网管工业以太网光纤交换机，支持20个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽，所有端口支持线速转发。
ONV-IPS38248FM-8G具备L3网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。ONV-IPS38248FM-8G工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆端口，万兆上行
◇全系列支持“以太网口+光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议，支持ERPS工业环网保护协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X、SSH认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离，端口镜像
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
24口万兆上联三层网管工业以太网交换机
|
1
|
台
|
|
RJ45-DB9 网管配置适配线
|
1
|
根
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS36248FM-8G
|
L2+/L3网管型20个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出，支持导轨式安装。
|
60W
|
|
ONV-IPS38248FM-8G
|
60W
|
|
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2612-T-G
|
工业级SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
2613-R-G
|
工业级SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
电源选型表
|
名称
|
型号
|
描述
|
单位
|
|
工业60W导轨电源
|
GWS-DP60-24
|
导轨型 60W单组输出工业电源；
额定输入电压：AC 100V~240V 50-60H，1.0A
额定输出电压：DC 24V 2.5A
工作温度：-40℃—+70℃
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV-IPS36168FM
|
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量输出，导轨式安装。
|
|
ONV-IPS38168FM
|
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量输出，导轨式安装。
|
|
ONV-IPS33248FM
|
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。
|
|
ONV-IPS33248FM-4GF
|
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。
|
|
ONV-IPS36248FM
|
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出，支持导轨式安装。
|
|
ONV-IPS38248FM
|
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出，支持导轨式安装。
|
[template] => 0
[thumb] => /Uploads/201912/5e079fd2590da.jpg
[thumb_alt] => 24口交换机_核心交换机_交换机的价格_工业交换机_交换机_三层交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2045
[hits] => 7857
[createtime] => 1594102277
[updatetime] => 1628043245
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/315.html
[xinghao] => ONV-IPS38248FM-8G
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202004/5e87f7449e689.jpg
[filename] => ONV-IPS38248FM-8G (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202004/5e87f74616785.jpg
[filename] => ONV-IPS38248FM-8G (5).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202004/5e87f74783b49.jpg
[filename] => ONV-IPS38248FM-8G (6).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202004/5e87f7480ebd7.jpg
[filename] => ONV-IPS38248FM-8G (7).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV- IPS36248FM-8G
|
ONV- IPS38248FM-8G
|
|
端口特征
|
|
固定端口
|
20个10/100/1000Base-T 上联RJ45端口(Data)
4个1/10G 万兆SFP+上联光口插槽(Data)
1个Console RS232控制口（115200，N，8，1）
2组V+，V- 冗余DC电源接口（6P凤凰端子）
1组掉电告警开关量接口（FAULT）
|
|
网口特性
|
1-20口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP/万兆SFP+光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长： 1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-LR/SR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
89.28Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯：PWR（绿色）；系统运行指示灯：SYS（绿色）； 网络指示灯： Link（黄色）；光口指示灯：L/A（绿色）；
|
|
一键还原开关
|
有（按住开关10秒后松开，即可恢复出厂设置）
|
|
电源特征
|
|
总功率/输入电压
|
36W/48VDC
|
|
整机功耗
|
待机功耗：＜30W；满载功耗：＜36W
|
|
输入电压与接口
|
12-48VDC宽电压；6Pin工业凤凰端子，支持防反接保护
|
|
配套电源
|
无，可选购工业电源24V/60W，见配件信息表选购使用
|
|
物理规格参数
|
|
工作温度/湿度
|
-40～+80°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+85°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
166*149*89mm
|
|
净重/毛重
|
＜2.2kg / ＜2.8kg
|
|
安装方式
|
桌面式、35mm DIN导轨式安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP40
IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV
IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV
IEC61000-4-6（射频传导）：10V（150kHz~80MHz）
IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s
IEC61000-4-9（脉冲磁场）：1000A/m
IEC61000-4-10（阻尼振荡）：30A/m 1MHz
IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模传导）：30V持续；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工业标准）
|
|
机械特性
|
IEC60068-2-6（抗振动）
IEC60068-2-27（抗冲击）
IEC60068-2-32（自由下落）
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机5年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，支持IPV4/IPV6双栈管理
支持三层路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6双栈管理
支持三层路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC的VLAN
支持Vocie VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP
支持静态聚合
支持最大12个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持250个环，每环最多支持250个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
|
|
系统要求
|
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本;
5类及以上以太网电缆;
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202108/6109f7ea6dca0.pdf|ONV-IPS36248FM-8G 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 1
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 1
)
[9] => Array
(
[id] => 314
[catid] => 20
[userid] => 3
[username] => admin
[title] => 24口万兆上联三层网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 具备12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜30W；满载功耗：＜36W
[content] =>
产品概述
ONV-IPS38248FM系列是ONV自主研发的万兆上联三层网管工业以太网交换机，支持12个10/100/1000Base-T RJ45端口+8个100/1000Base-X SFP光口插槽+4个1/10G万兆SFP+光口插槽，所有端口支持线速转发。
ONV-IPS38248FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合光网视ONV-NMS网管平台进行集群管理，达到全程无盲点网管。
ONV-IPS38248FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆端口，万兆上行
◇ 全系列支持“以太网口+光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持STP/RSTP/MSTP生产树协议，支持ERPS工业环网保护协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X、SSH认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离，端口镜像
◇ 支持端口广播风暴抑制
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
24口万兆上联三层网管工业以太网交换机
|
1
|
台
|
|
RJ45-DB9 网管配置适配线
|
1
|
根
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS36248FM
|
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
60W
|
|
ONV-IPS38248FM
|
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
60W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630-G
|
工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632-G
|
工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
ONV-6630-G
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-G
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33-G
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27-G
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
电源选型表
|
名称
|
型号
|
描述
|
单位
|
|
工业60W导轨电源
|
GWS-DP60-24
|
导轨型 60W单组输出工业电源；
额定输入电压：AC 100V~240V 50-60H，1.0A
额定输出电压：DC 24V 2.5A
工作温度：-40℃—+70℃
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV-IPS36168FM
|
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量接口，导轨式安装。
|
|
ONV-IPS38168FM
|
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量接口，导轨式安装。
|
|
ONV-IPS33248FM
|
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。
|
|
ONV-IPS33248FM-4GF
|
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。
|
|
ONV-IPS36248FM-8G
|
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出，支持导轨式安装。
|
|
ONV-IPS38248FM-8G
|
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出，支持导轨式安装。
|
[template] => 0
[thumb] => /Uploads/202004/5e9d32d0007b4.jpg
[thumb_alt] => 24口万兆上联三层网管工业以太网交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2044
[hits] => 7187
[createtime] => 1594101608
[updatetime] => 1652252889
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/314.html
[xinghao] => ONV-IPS38248FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202004/5e9d32def38e4.jpg
[filename] => ONV-IPS36248FM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202004/5e9d32e08d71a.jpg
[filename] => ONV-IPS36248FM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202004/5e9d32eb2adc1.jpg
[filename] => ONV-IPS36248FM (3).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202004/5e9d32ec7c67d.jpg
[filename] => ONV-IPS36248FM (5).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202205/6274daf59035f.pdf|ONV-IPS38248FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 4
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 1
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 1
)
[10] => Array
(
[id] => 329
[catid] => 20
[userid] => 3
[username] => admin
[title] => 16口万兆上联三层网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 具备12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜16W；满载功耗：＜28W
[content] =>
产品概述
ONV-IPS38168FM系列是ONV自主研发的万兆上联三层网管工业以太网光纤交换机，支持12个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽，所有端口支持线速转发。
ONV-IPS38168FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合光网视ONV-NMS网管平台进行集群管理，达到全程无盲点网管。
ONV-IPS38168FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆端口，万兆上行
◇ 全系列支持“以太网口+光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持STP/RSTP/MSTP生产树协议，支持ERPS工业环网保护协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X、SSH认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离，端口镜像
◇ 支持端口广播风暴抑制
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
16口万兆上联三层网管工业以太网交换机
|
1
|
台
|
|
RJ45-DB9 网管配置适配线
|
1
|
根
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
订购信息
|
设备名称
|
设备信息
|
建议电源功率
|
|
ONV-IPS36168FM
|
L2+网管型12个10/100/1000M RJ45端口+ 4口1/10G SFP+万兆光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
60W
|
|
ONV-IPS38168FM
|
L3网管型12个10/100/1000M RJ45端口+ 4口1/10G SFP+万兆光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。
|
60W
|
|
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。
|
选配信息
光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630-G
|
工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632-G
|
工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G-SC
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
10G光模块
|
ONV-6630-G
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-G
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33-G
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27-G
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
电源选型表
|
名称
|
型号
|
描述
|
单位
|
|
工业36W导轨电源
|
GWS-DP36-24
|
导轨型 60W单组输出工业电源；
额定输入电压：AC 100V~240V 50-60H，0.56A
额定输出电压：DC 24V 1.5A
工作温度：-40℃—+70℃
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV-IPS33168FM
|
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，导轨式安装。
|
|
ONV-IPS33168FM-4GF
|
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量输出，导轨式安装。
|
|
ONV-IPS36248FM
|
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出，支持导轨式安装
|
|
ONV-IPS38248FM
|
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出，支持导轨式安装
|
|
ONV-IPS33248FM
|
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。
|
|
ONV-IPS33248FM-4GF
|
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。
|
[template] => 0
[thumb] => /Uploads/202004/5e9d36ee512de.jpg
[thumb_alt] => 16口交换机_核心交换机_工业交换机_交换机_三层交换机_万兆交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2043
[hits] => 7418
[createtime] => 1594100907
[updatetime] => 1654699109
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/329.html
[xinghao] => ONV-IPS38168FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/202004/5e9d36fa33ec0.jpg
[filename] => ONV-IPS38168FM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/202004/5e9d36fba566a.jpg
[filename] => ONV-IPS38168FM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/202004/5e9d36fcb64ee.jpg
[filename] => ONV-IPS38168FM (3).JPG
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/202004/5e9d36fe2d14a.jpg
[filename] => ONV-IPS38168FM (4).JPG
[filealt] =>
)
[4] => Array
(
[filepath] => /Uploads/202004/5e9d36ff2f585.jpg
[filename] => ONV-IPS38168FM (5).JPG
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202205/627b604354bcd.pdf|ONV-IPS38168FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 1
[dkzsgy] => 3
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 1
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 1
)
[11] => Array
(
[id] => 306
[catid] => 20
[userid] => 3
[username] => admin
[title] => 52口万兆上联网管工业以太网交换机
[title_style] => ;font-weight:bold
[keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_光端机_ONV光网视
[description] => 48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽，1个Console 控制口；端口防雷：6KV 8/20us；防护等级：IP30 ，待机功耗：＜35W；满载功耗：＜60W，支持桌面式、19寸机柜安装。
[content] =>
产品概述
ONV-IPS36048FM系列是ONV自主研发的二层网管以太网交换机，支持48个10/100/1000Base-T自适应RJ45口+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。
ONV-IPS36048FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆线速接入，万兆上行
◇全系列支持“千兆以太网口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单
|
物品名称
|
数量
|
单位
|
|
52口万兆上联网管工业以太网交换机
|
1
|
台
|
|
AC电源线
|
1
|
根
|
|
RJ45-DB9适配转换线
|
1
|
根
|
|
五金安装套件
|
1
|
对
|
|
快速使用指南
|
1
|
份
|
|
保修卡与合格证
|
1
|
份
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。
|
订购信息
|
设备名称
|
设备信息
|
|
ONV-IPS36048FM
|
L2+网管型48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
|
ONV-IPS38048FM
|
L3网管型48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装。
|
选配信息
SFP光模块选型表
|
名称
|
型号
|
描述
|
单位
|
|
1.25G光模块
|
ONV-2630
|
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2632
|
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-G
|
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-G
|
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2612-T-SC
|
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-2613-R-SC
|
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。
|
只
|
|
电模块
|
ONV-2633
|
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）
|
只
|
|
10G光模块
|
ONV-6630
|
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832
|
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-33
|
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
|
ONV-7832-27
|
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。
|
只
|
相关产品信息
|
设备名称
|
设备信息
|
|
ONV-IPS33018FM
|
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。
|
|
ONV-IPS33026FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口（含2个复用口），工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。
|
|
ONV-IPS336028FM
|
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。
|
|
ONV-IPS36036FM
|
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。
|
|
ONV-IPS36368FM
|
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。
|
|
ONV-IPS36448FM
|
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。
|
[template] => 0
[thumb] => /Uploads/201912/5e07946a87f26.jpg
[thumb_alt] => 核心交换机_工业交换机_交换机_交换机端口_网络交换机
[posid] => 0
[status] => 1
[recommend] => 0
[readgroup] =>
[readpoint] => 0
[listorder] => 2042
[hits] => 6543
[createtime] => 1594099903
[updatetime] => 1599708027
[price] => 0.00
[url] => /Industrial_Ethernet_Switch/show/306.html
[xinghao] => ONV-IPS36048FM
[pics] => Array
(
[0] => Array
(
[filepath] => /Uploads/201912/5e09ae8d39071.jpg
[filename] => ONV-IPS36048FM (1).jpg
[filealt] =>
)
[1] => Array
(
[filepath] => /Uploads/201912/5e09ae8f57c16.jpg
[filename] => ONV-IPS36048FM (2).jpg
[filealt] =>
)
[2] => Array
(
[filepath] => /Uploads/201912/5e09ae909ad9a.jpg
[filename] => ONV-IPS36048FM (3).jpg
[filealt] =>
)
[3] => Array
(
[filepath] => /Uploads/201912/5e09ae91943ec.jpg
[filename] => ONV-IPS36048FM (4).jpg
[filealt] =>
)
)
[lang] => 2
[cc] => 1/1
[shuomingshu] =>
[feature] =>
[canshu] =>
|
型号
|
ONV-IPS36048FM
|
ONV-IPS38048FM
|
|
端口特征
|
|
固定端口
|
48个10/100/1000Base-T RJ45端口（Data）
4个1/10G 万兆SFP+上联光口 (Data)
1个Console控制口(115200,N,8,1)
1个AC100-240V 交流输入接口
2组DC12-48V 直流输入接口（支持反接保护功能）
1路告警开关量接口（FAULT）
|
|
网口特性
|
1-48口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
|
|
双绞线传输
|
10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)
|
|
光口特性
|
千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
|
|
光口扩展
|
支持Turbo超频2.5G光模块扩展及组环网
|
|
光缆
|
多模 ——工作波长：850nm ，传输距离：0～500M； 传输距离：0～300M（10G)；
单模 ——工作波长：1310nm，传输距离：0～40KM；
工作波长： 1550nm，传输距离：0～120KM 。
|
|
交换芯片参数
|
|
网管类型
|
L2+
|
L3
|
|
网络协议
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x
|
|
转发模式
|
存储转发（全线速）
|
|
背板带宽
|
598Gbps （无阻塞）
|
|
包转发率@64byte
|
131Mpps
|
|
MAC地址表
|
32K
|
|
包转发缓存
|
32M
|
|
巨型帧
|
9.6K
|
|
LED指示灯
|
电源指示灯 ：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯 ：Link/Act(黄色)，光口： L/A(绿色)；
|
|
一键还原开关
|
有
|
|
电源特征
|
|
总功率/输入电压
|
60W（AC100-240V）
|
|
整机功耗
|
待机功耗：＜35W；满载功耗：＜60W
|
|
配套电源
|
内置开关电源，AC：100～240V 50-60Hz 0.65A
|
|
电源输入接口
|
双输入电源接口设计：AC供电优先，支持防反接保护，掉电自动切换DC连接
2组DC12-48V输入接口；1路告警开关接口；1组AC电源输入接口
|
|
物理规格参数
|
|
工作温度/湿度
|
-40～+80°C；5%～90% RH无凝结
|
|
存储温度/湿度
|
-40～+85°C；5%～95% RH无凝结
|
|
外观尺寸（L*W*H）
|
440*298*44mm
|
|
净重/毛重
|
＜5.0kg / ＜5.8kg
|
|
安装方式
|
桌面式、1U/19寸机柜安装
|
|
产品认证与质保
|
|
防雷/防护等级
|
端口防雷：6KV 8/20us；
防护等级：IP40
IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV
IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV
IEC61000-4-6（射频传导）：10V（150kHz~80MHz）
IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s
IEC61000-4-9（脉冲磁场）：1000A/m
IEC61000-4-10（阻尼振荡）：30A/m 1MHz
IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模传导）：30V持续；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工业标准）
|
|
机械特性
|
IEC60068-2-6（抗振动）
IEC60068-2-27（抗冲击）
IEC60068-2-32（自由下落）
|
|
安规认证
|
3C；
CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；
|
|
质保期
|
交换机5年，终身维护
|
|
网管业务特性
|
|
端口
|
支持IEEE802.3x流控（全双工）
支持基于端口速率的广播风暴抑制
支持对出入端口的报文流量进行限速，粒度最小为64Kbps
支持端口温度保护设置
支持端口EEE 绿色以太网节能配置
|
|
三层功能
|
支持L2+网管功能，
支持三层静态路由转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
支持L3网管功能，支持IPV4/IPV6管理
支持三层静态路由全线速转发，支持不同网段，不同VLAN之间通信
支持静态路由/默认路由，最大条目128个
支持ARP协议，最大条目1024个
|
|
VLAN
|
支持基于端口的VLAN（4K个）,IEEE802.1q
支持基于协议的VLAN
支持基于MAC地址的VLAN
支持Voice VLAN
支持Access、Trunk、Hybrid三种类型端口配置
支持QinQ 配置
|
|
端口汇聚
|
支持LACP动态聚合
支持静态聚合
支持最大26个聚合组，每个聚合组最大支持8个端口
|
|
生成树
|
支持STP（IEEE802.1d）
支持RSTP（IEEE802.1w）
支持MSTP（IEEE802.1s）
|
|
工业级环网协议
|
支持G.8032(ERPS)，最多支持255个环，每环最多支持254个设备
环网自愈时间小于20ms
|
|
组播
|
支持IGMP Snooping v1/v2、最多支持1024个组播组
支持用户快速离开机制
支持MLD Snooping v1/v2
支持组播VLAN
|
|
镜像
|
支持基本端口的双向流量镜像
|
|
QoS
|
支持Diff-Serv QoS
每个端口支持8个输出队列
支持802.1p/DSCP优先级映射
支持队列调度机制（SP、WRR、SP+WRR）
支持优先级标记Mark/Remark
支持基于流的包过滤
支持基于流的重定向
支持基于流的限速
|
|
ACL
|
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN下发ACL
|
|
安全特性
|
支持用户分级管理和口令保护
支持IEEE802.1X认证/集中MAC地址认证
支持AAA&RADIUS认证
支持MAC地址学习数目限制
支持MAC地址黑洞
支持SSH 2.0，为用户登陆提供安全加密通道
支持SSL，保障数据传输安全
支持端口隔离
支持ARP报文限速功能
支持IP源地址保护
支持ARP入侵检测功能
支持防DoS攻击
支持端口广播报文抑制
支持主机数据备份机制
IP+MAC+VLAN+端口的四元绑定功能
|
|
DHCP
|
支持DHCP Serve
支持DHCP Client
支持DHCP Relay
支持DHCP Snooping
|
|
管理与维护
|
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置
支持WEB网管（支持HTTPS）
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP V1/V2C/V3
支持一键还原
支持NTP时钟
支持系统工作日志
支持Ping检测
支持线缆长度状态检测
支持CPU即时利用率状态查看
支持链路层发现协议LLDP
支持光网视的ONV NM
|
[detailpic] =>
[applications] =>
[attachments] =>
[attachmentss] => /Uploads/202007/5f04075e405c2.pdf|ONV-IPS36048FM 产品规格书.pdf|
[cpfl] => 0
[PoE_biaozhun] => 0
[PoE_duankou] => 0
[xiaxingduankou] => 0
[anzhuangfangshi] => 0
[guangkou] => 0
[cpflgy] => 2
[dkzsgy] => 5
[xxdkgy] => 2
[sxdkgy] => 3
[安装方式工业] => 4
[cpflpoe] => 0
[POEzjgl] => 0
[PoE_DK] => 0
[Downlink_portw] => 0
[Uplink_portw] => 0
[cpflsc] => 0
[POEzcglsc] => 0
[PoE_dksc] => 0
[xxdkpoesc] => 0
[sxdkpeosc] => 0
[cpflpeopt] => 0
[cpflhj] => 0
[wkslhj] => 0
[xxdkhj] => 0
[sxdkhj] => 0
[cpflaf] => 0
[dkslaf] => 0
[xxdkaf] => 0
[sxdkaf] => 0
[dysraf] => 0
[cpflgq] => 0
[cpflwx] => 0
[Classificationp] => 0
[Product] => 0
[POE_power] => 0
[PoEs_port] => 0
[Downlink_ports] => 0
[Uplink_ports] => 0
[shangxingduankou] => 0
[wlwzhineng] => 0
[shangxingduan] => 0
[sxdkpoe] => 0
[azfsgy] => 4
)
)
>
在线客服
-
客服组：
在线客服
-
技术咨询：
13590208303
-
项目咨询：
18666296723
-
售后咨询：
18665959077
| |
Chinese▾
English
French
Portuguese
Spanish
Russian
