产品概述

ONV-IPS3128PF系列全千兆工业PoE光纤交换机，具备10个千兆以太网自适应电口+2个千兆SFP光口插槽，其中G1-G8口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为120W（at-240W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆线速接入，千兆光口上行

◇ 全系列支持“千兆以太网口+2千兆以太网口上联+2千兆SFP光口上联”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。单端口最大PoE输出功率为30W。





n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。







产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	12口全千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息



设备名称	设备信息	建议电源功率
ONV-IPS3128PF	非网管型工业PoE全千兆交换机，配有10*10/100/1000M   RJ45 端口，两个SFP光口插槽。端口 1-8支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源（凤凰端子）输入和 DIN 导轨安装。	120W/240W
说明：本产品默认不配套电源，需单独购买。



选配信息

SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	2633	1.25G   SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

名称	型号	描述	单位
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1.5A 额定输出电压：DC 48V2.5A 工作温度：-40℃—+70℃	只
工业240W导轨电源	GWS-DP240-48	导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，3.0A 额定输出电压：DC 48V5.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629be7076fe2.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10036 [hits] => 1986 [createtime] => 1714011695 [updatetime] => 1716523314 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1284.html [xinghao] => ONV-IPS3128PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629be74d8464.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629be7911da3.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629be7bd6dfb.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629be81adce0.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629be85d4ce6.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3128PF
端口特征
固定端口	8个10/100/1000Base-T   POE口（数据/电源） 2个10/100/1000Base-T   上联RJ45端口（数据） 2个1000Base-X   SFP光口插槽(数据) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
网口特性	G1-G10电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ：   Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.310BASE-T,IEEE802.3i10Base-T, IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	24Gbps(无阻塞）
包转发率@64byte	17.86Mpps
MAC地址表	8K
包转发缓存	4M
巨型帧	9.2K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)， POE工作指示灯：PoE(绿色)；
PoE与电源特征
POE端口	第1-8口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-) 4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜8W；满载功耗：af＜120W 满载功耗：at＜240W
输入电压与接口	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	155*135*44mm
净重/毛重	＜0.6kg / ＜0.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP30 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664fe430c5139.pdf|ONV-IPS3128PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [1] => Array ( [id] => 1283 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 10口千兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3108PF是ONV自主研发的一款全千兆工业PoE光纤交换机。具有8个10/100/1000Base-T自适应RJ45端口和2个1000Base-X上行SFP光纤端口。端口1-8可支持IEEE 802.3 af/at PoE标准，单端口PoE功率可达30W。 [content] =>

产品概述

ONV-IPS3108PF系列是ONV自主研发的千兆工业PoE交换机，具备8个千兆以太网自适应电口+2个千兆SFP光口插槽，其中G1-G8口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为120W（at-240W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  全千兆接入，千兆双光口上行

◇ 提供8个10/100/1000Base-T RJ45端口，双千兆SFP光纤上联口，轻松实现高带宽长距离传输，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 8个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	10口全千兆工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3108PF	非网管型工业PoE全千兆交换机，配有8*10/100/1000M   RJ45 端口，两个SFP光口插槽。端口 1-8支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源（凤凰端子）输入和 DIN 导轨安装。	120W/240W
说明：本产品默认不配套电源，需单独购买。





选配信息

电源选型表

名称	型号	描述	单位
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.5A 额定输出电压：DC 48V2.5A 工作温度：-40℃—+70℃	只
工业240W导轨电源	GWS-DP240-48	导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，3.0A 额定输出电压：DC 48V5.0A 工作温度：-40℃—+70℃	只

光模块选型表



名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	2633	1.25G   SFP光模块转10/100/1000M RJ45网口，（光转电）	只

[template] => 0 [thumb] => /Uploads/202404/6629bd8697685.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10035 [hits] => 2186 [createtime] => 1714011450 [updatetime] => 1716529417 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1283.html [xinghao] => ONV-IPS3108PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629bd8bf1c35.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629bd8fc9026.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629bd944754f.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629bd9817bff.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629bd9d64853.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3108PF
端口特征
固定端口	2个1000Base-X   SFP光口插槽（数据） 8*10/100/1000Base-TX PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（5脚凤凰工业端子）
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
网口特性	G1-G8电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.310BASE-T,IEEE802.3i10Base-T, IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	20Gbps(无阻塞）
包转发率@64byte	14.88Mpps
MAC地址表	8K
包转发缓存	4M
巨型帧	9.2KB
LED指示灯	电源指示灯: PWR   (绿色), 网络指示灯: Link G1-G8 (黄色), PoE工作指示灯: PoE   G1-G8 (绿色), 光口指示灯：G9-G10（绿色）
PoE与电源特征
POE端口	G1-G8口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜8W；满载功耗：af＜120W，at＜240W
输入电压与接口	直流供电，DC44-56V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	155*135*44mm
净重/毛重	＜0.6kg / ＜0.75kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防冲击）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664f175be8d51.pdf|ONV-IPS3108PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [2] => Array ( [id] => 1282 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 10口千兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3108P是ONV自主研发的一款全千兆工业PoE交换机。它有10个10/100/1000Base-T RJ45端口。端口1-8可支持IEEE 802.3 af/at PoE标准，单端口PoE功率可达30W。 [content] =>

产品概述

ONV-IPS3108P系列是ONV自主研发的千兆工业PoE交换机，具备10个千兆以太网自适应电口，其中G1-G8口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为120W（at-240W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  全千兆接入，千兆双电口上行

◇ 提供8个10/100/1000Base-T RJ45端口，双上联千兆电口，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 8个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格







包装清单

包装清单	物品名称	数量	单位
	10口全千兆工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3108P	非网管型工业PoE全千兆交换机，配有10*10/100/1000M   RJ45 端口。端口 1-8支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源（凤凰端子）输入和   DIN 导轨安装。	120W/240W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表

名称	型号	描述	单位
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.5A 额定输出电压：DC 48V2.5A 工作温度：-40℃—+70℃	只
工业240W导轨电源	GWS-DP240-48	导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，3.0A 额定输出电压：DC 48V5.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629bc4c45894.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10034 [hits] => 1836 [createtime] => 1714011138 [updatetime] => 1716458427 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1282.html [xinghao] => ONV-IPS3108P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629bc5148144.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629bc5547d80.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629bc595132d.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629bc5e09ddb.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629bc617d412.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3108P
端口特征
固定端口	2*10/100/1000Base-TX上联 RJ45端口（数据） 8*10/100/1000Base-TX PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（5脚凤凰工业端子）
网口特性	G1-G10电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.310BASE-T,IEEE802.3i10Base-T, IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	20Gbps(无阻塞）
包转发率@64byte	14.88Mpps
MAC地址表	8K
包转发缓存	4M
巨型帧	9.2KB
LED指示灯	Power: PWR (绿色),   Network: Link G1-G10 (黄色), PoE: PoE G1-G8 (绿色),
PoE与电源特征
POE端口	G1-G8口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜8W；满载功耗：af＜120W，at＜240W
输入电压与接口	直流供电，DC44-56V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	155*135*44mm
净重/毛重	＜0.6kg / ＜0.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防冲击）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664f11582b361.pdf|ONV-IPS3108P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [3] => Array ( [id] => 1281 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口千兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3064PFG是ONV自主研发的一款全千兆工业PoE光纤交换机。具有5个10/100/1000Base-T RJ45端口和1个1000Base-X上行SFP光纤端口。端口1-4可支持IEEE 802.3 af/at PoE标准，单端口PoE功率可达30W。 [content] =>

产品概述

ONV-IPS3064PFG系列是ONV自主研发的千兆工业PoE光纤交换机，具备5个千兆以太网自适应电口和1个千兆SFP光口插槽，其中G1-G4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 千兆以太网电口+千兆SFP光纤上联口组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	6口全千兆工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3064PFG	非网管型工业PoE全千兆交换机，配有5*10/100/1000M   RJ45 端口和1*SFP光口插槽。端口 1-4 支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表

名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1.0A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC100V~240V   50-60Hz, 1.5A 额定输出电压：DC 52V 2.3A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.0A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只



[template] => 0 [thumb] => /Uploads/202404/6629bb2f4d2db.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10033 [hits] => 1918 [createtime] => 1714010845 [updatetime] => 1716529441 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1281.html [xinghao] => ONV-IPS3064PFG [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629bb356c7a0.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629bb3f7e194.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629bb43a946c.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629bb48005db.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629bb4ebfa7d.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3064PFG
端口特征
固定端口	1*10/100/1000Base-TX上联 RJ45端口（数据） 1*1000Base-X上联SFP光纤端口（数据） 4*10/100/1000Base-TX PoE端口（数据/电源） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	G1-G5电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9.2KB
LED指示灯	功率: PWR (绿色),网络: Link G1-G6 (绿色), PoE: PoE G1-G4 (绿色)
PoE与电源特征
POE端口	G1-G4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜4W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，44-56VDC宽电压；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/66500e2035704.pdf|ONV-IPS3064PFG 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [4] => Array ( [id] => 1280 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口千兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3064PF是ONV自主研发的一款全千兆工业PoE光纤交换机。具有4个10/100/1000Base-T RJ45端口和2个1000Base-X上行SFP光纤端口。端口1-4可支持IEEE 802.3 af/at PoE标准，单端口PoE功率可达30W。 [content] =>

产品概述

ONV-IPS3064PF系列是ONV自主研发的全千兆工业PoE光纤交换机，具备4个千兆以太网自适应电口和2个千兆SFP光口插槽，其中G1-G4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 千兆以太网电口+双千兆SFP光纤上联口组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格





包装清单

包装清单	物品名称	数量	单位
	6口全千兆工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3064PF	非网管型工业PoE全千兆交换机，配有4*10/100/1000M   RJ45 端口和2*个SFP光口插槽。端口G1-4 支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表

名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1.0A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC100V~240V   50-60Hz, 1.5A 额定输出电压：DC 52V 2.3A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.0A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP120-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

[template] => 0 [thumb] => /Uploads/202404/6629ba2094332.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10032 [hits] => 1868 [createtime] => 1714009974 [updatetime] => 1716529489 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1280.html [xinghao] => ONV-IPS3064PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629ba257e192.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629ba28eec42.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629ba2d6709f.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629ba312e32a.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629ba34a4e72.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3064PF
端口特征
固定端口	2*1000M上联SFP光纤端口（数据） 4*1000M PoE端口（数据/电源） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	G1-G4电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9.2KB
LED指示灯	功率: PWR (绿色),网络: Link G1-G6 (绿色), PoE: PoE G1-G4 (绿色),
PoE与电源特征
POE端口	G1-G4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜5W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，44-56VDC宽电压；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664fea3358ea8.pdf|ONV-IPS3064PF产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [5] => Array ( [id] => 1277 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口千兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3064P 系列是ONV自主研发的千兆工业PoE交换机，具备6个千兆以太网自适应电口，其中G1-G4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

ONV-IPS3064P 系列是ONV自主研发的千兆工业PoE交换机，具备6个千兆以太网自适应电口，其中G1-G4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 千兆以太网口组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。





产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3064P	非网管型工业 PoE 光纤交换机，配有6*10/100/1000M   RJ45 端口。端口 1-4 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC100V~240V 50-60Hz, 2.0A 额定输出电压：DC 52V 2A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP120-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/66208bbfe6b3f.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10031 [hits] => 2023 [createtime] => 1713408905 [updatetime] => 1716530018 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1277.html [xinghao] => ONV-IPS3064P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/66208bc589456.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/66208bc94d39c.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/66208bcdd1c4a.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/66208bd2f23ce.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/66208bd7e0f3c.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3064P
端口特征
固定端口	1*DC电源插座 2*10/100/1000Base-TX   RJ45端口（数据） 4*10/100/1000Base-TX   PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（3脚凤凰工业端子）
网口特性	G1-G6电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5   UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	16Gbps(无阻塞）
包转发率@64byte	8.93Mpps
MAC地址表	8K
包转发缓存	2M
巨型帧	9.2KB
LED指示灯	Power: PWR (绿色), Network: Link G1-G4 (黄色), PoE: PoE G1-G4 (绿色)
PoE与电源特征
POE端口	G1-G4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第   15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/66208be19c9c5.pdf|ONV-IPS3064P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [6] => Array ( [id] => 1394 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 3口千兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => 具备2个千兆以太网自适应电口+1个千兆SFP光口插槽，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。防护等级IP30;防雷保护6KV 8/20us;待机功耗：＜3W；满载功耗：af＜30W,at＜60W [content] =>

产品概述

ONV-IPS3032PF-SFP系列是ONV自主研发的千兆工业PoE光纤交换机，具备2个千兆以太网自适应电口+1个千兆SFP光口插槽，，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

   非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n 千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆SFP光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n 智能PoE供电功能

◇ 1-2个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。



n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

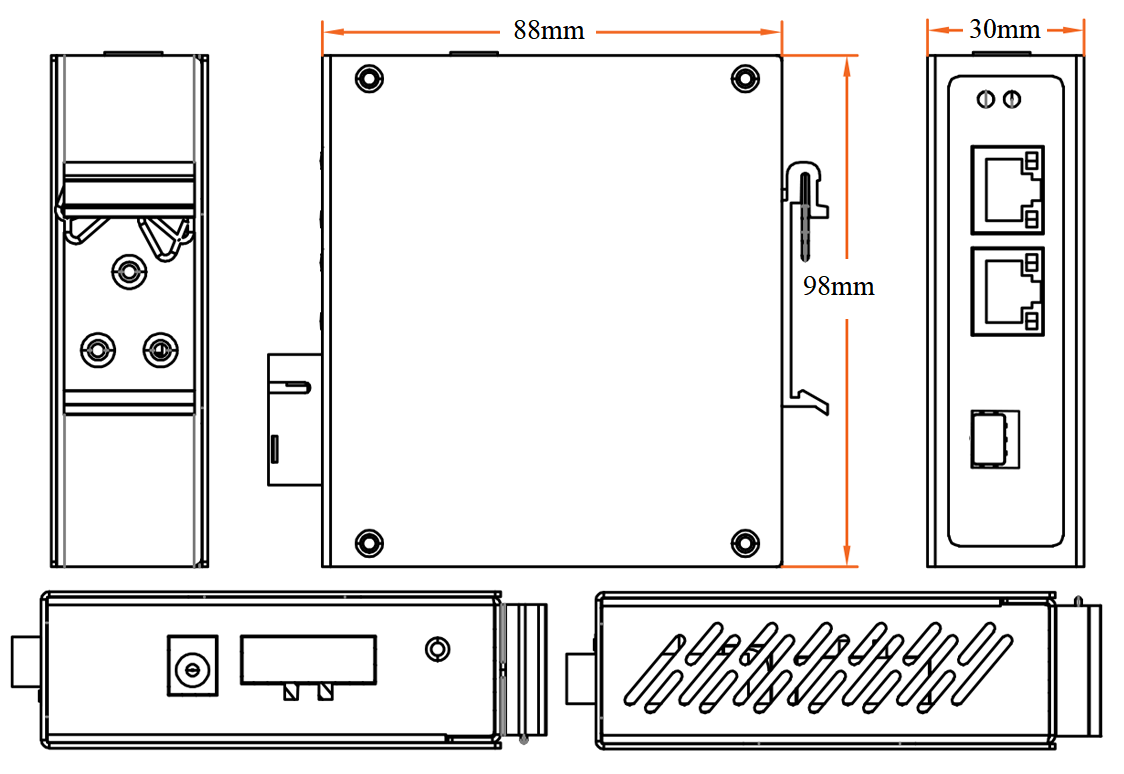

产品尺寸规格

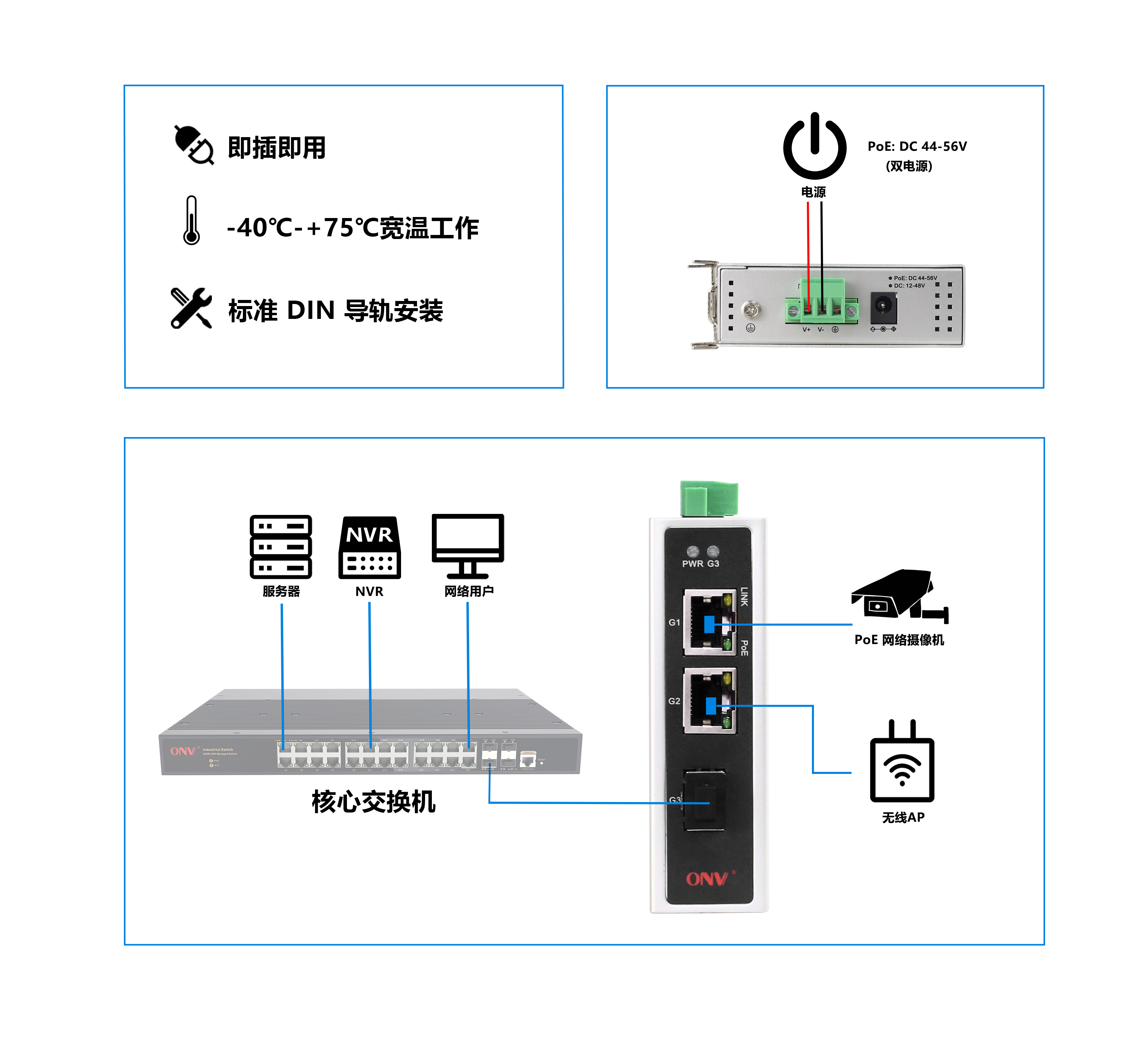

产品使用连接图



包装清单

包装清单	物品名称	数量	单位
	3口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息



选配信息

电源选型表

光模块选型表



名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

[template] => 0 [thumb] => /Uploads/202506/6847e1d2a2c9b.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10030 [hits] => 1930 [createtime] => 1749541554 [updatetime] => 1749541598 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1394.html [xinghao] => ONV-IPS3032PF-SFP [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202506/6847e26559606.jpg [filename] => ONV-IPS3032PF-SFP (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202506/6847e2656e745.jpg [filename] => ONV-IPS3032PF-SFP (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202506/6847e265919fe.jpg [filename] => ONV-IPS3032PF-SFP (5).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202506/6847e265b02de.jpg [filename] => ONV-IPS3032PF-SFP (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

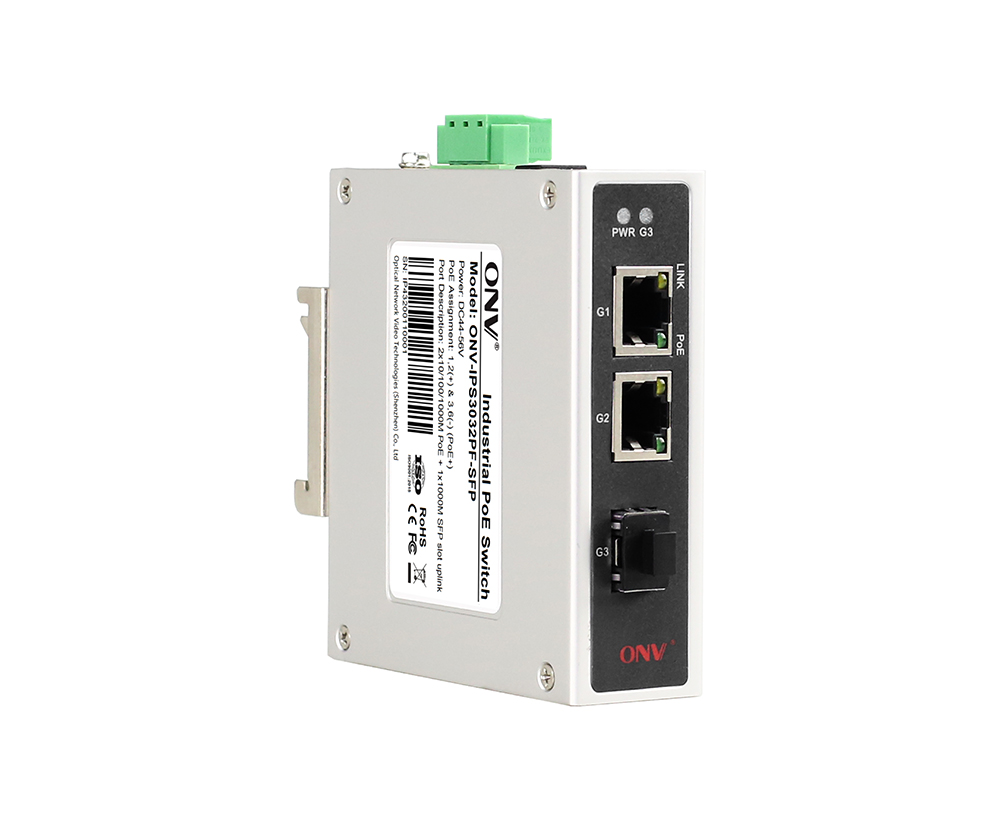

型号	ONV-IPS3032PF-SFP
端口特征
固定端口	2个10/100/1000Base-TX POE口（Data/Power） 1个1000Base-X SFP光口插槽（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 双电源接口，支持防反接保护。
网口特性	1-2口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM；  单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	4.46Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率：PWR（绿色），网络：Link 1-2（黄色），PoE：PoE G1-G2（绿色） 光纤端口：G3（绿色）
PoE与电源特征
POE端口	G1-2口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜30W,at＜60W
工作电压	直流供电，44-56VDC宽电压；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class A； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202506/6847e2752c218.pdf|ONV-IPS3032PF -SFP产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 2 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [7] => Array ( [id] => 1276 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 3口千兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3032PF系列是ONV自主研发的千兆工业PoE光纤交换机，包含单纤单模ONV-IPS3032PF-A和ONV-IPS3032PF-B产品，具备2个千兆以太网自适应电口+1个千兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

ONV-IPS3032PF系列是ONV自主研发的千兆工业PoE光纤交换机，包含单纤单模ONV-IPS3032PF-A和ONV-IPS3032PF-B产品，具备2个千兆以太网自适应电口+1个千兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 1-2个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格







包装清单

包装清单	物品名称	数量	单位
	3口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3032PF	非网管型工业 PoE 光纤交换机，配有2*10/100/1000M   RJ45 端口和 1*1.25G SC 端口（1310nm/20km   单模双光纤模块）。端口 1 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
ONV-IPS3032PF-A	非网管型工业PoE光纤交换机，配有2*10/100/1000M RJ45端口和1*1.25G上行SC端口（1310nm/20km   单模单纤模块）。端口 1 -2支持 IEEE 802.3   af/a PoE标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
ONV-IPS3032PF-B	非网管型工业 PoE光纤交换机，配有2*10/100/1000M   RJ45端口和 1*1.25G上行SC 端口（1550nm/20km 单模单纤模块）。端口1-2支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
36W电源适配器	GWS-AP36-52	桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃	只
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
工业36W导轨电源	GWS-DP36-48	导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/66208ab30e098.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10030 [hits] => 1916 [createtime] => 1713408607 [updatetime] => 1716530054 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1276.html [xinghao] => ONV-IPS3032PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/66208ab9031b9.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/66208abcf004c.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/66208ac16bca4.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/66208ac518a94.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/66208ac8a5e9d.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3032PF ONV-IPS3032PF-A/B
端口特征
固定端口	2个10/100/1000Base-TX POE口（Data/Power） 1个1.25G上联SC光口 (Data) DC44-56V, 3P 工业凤凰端子，支持防反接保护。
网口特性	1-2口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5   UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模   ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模   ——工作波长：1310nm，传输距离：0～40KM； 工作波长：   1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率：PWR（绿色），网络：Link 1-2（黄色），PoE：PoE G1-G2（绿色） 光纤端口：G3（绿色）
PoE与电源特征
POE端口	G1-2口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：＜60W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第   15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/66208ad1c83dd.pdf|ONV-IPS3032PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 2 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [8] => Array ( [id] => 1395 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 2口千兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => 具备1个千兆以太网自适应电口+1个千兆SFP光口插槽，其中1网口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。防护等级IP30;防雷保护6KV 8/20us;待机功耗：＜3W；满载功耗：af＜15.4W,at＜30W [content] =>

产品概述

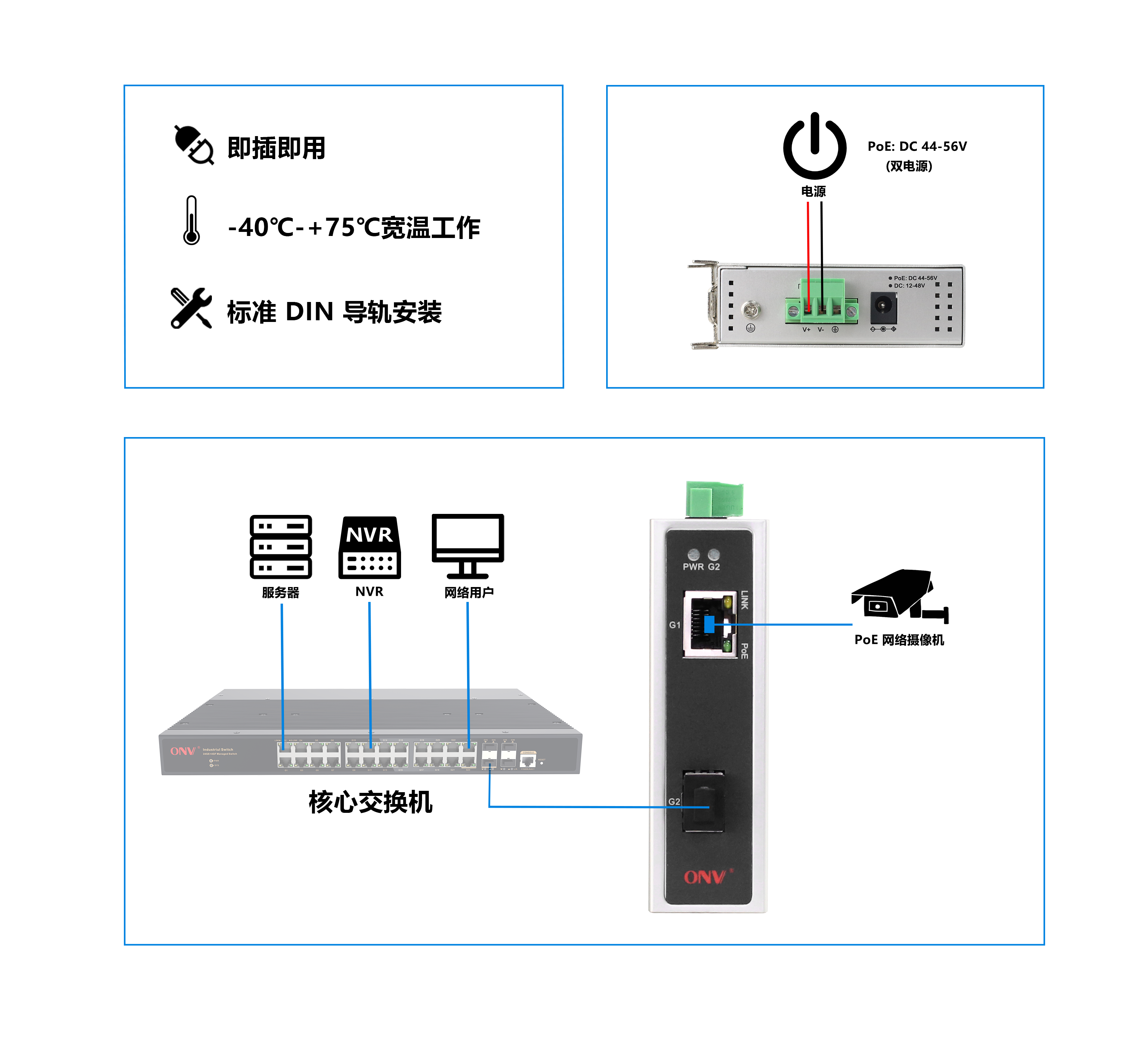

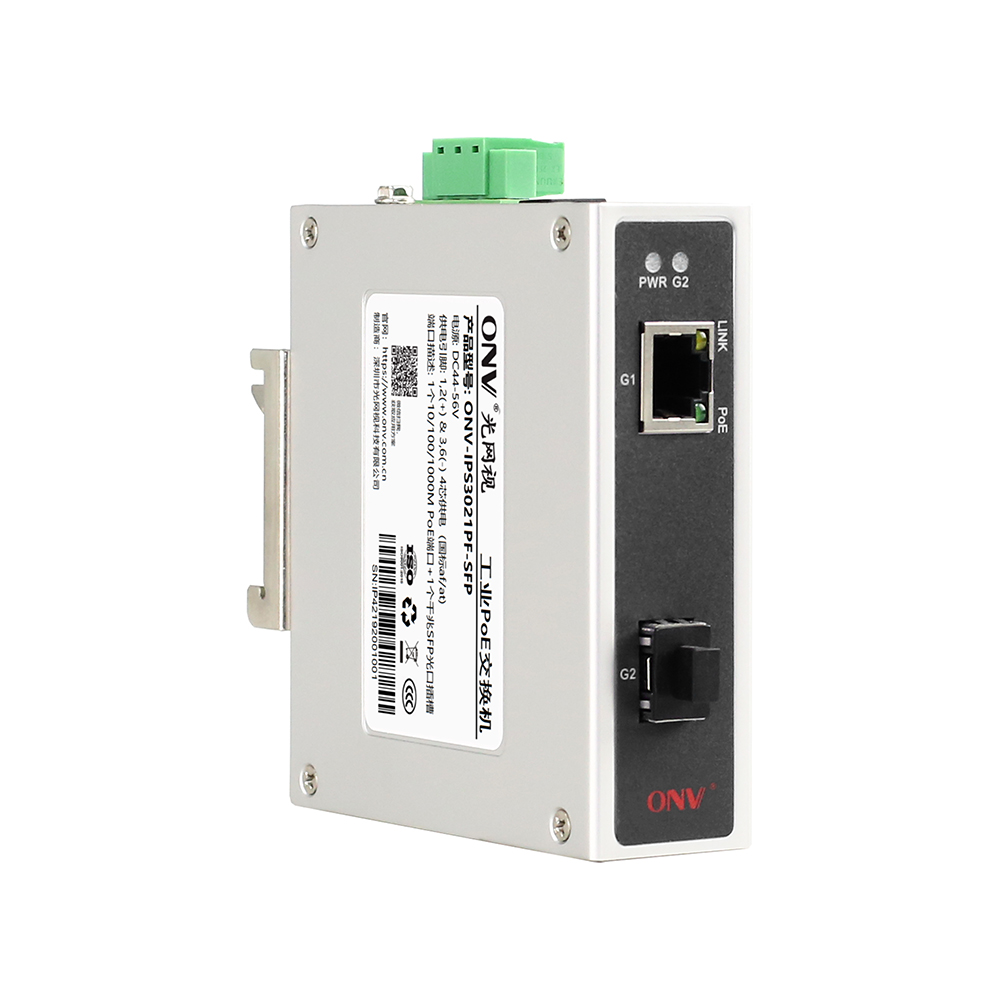

ONV-IPS3021PF-SFP系列，是ONV自主研发的千兆工业PoE光纤交换机，具备1个千兆以太网自适应电口+1个千兆SFP光口插槽，其中1网口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

   非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n 千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆SFP光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n 智能PoE供电功能

◇ 1个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。



n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

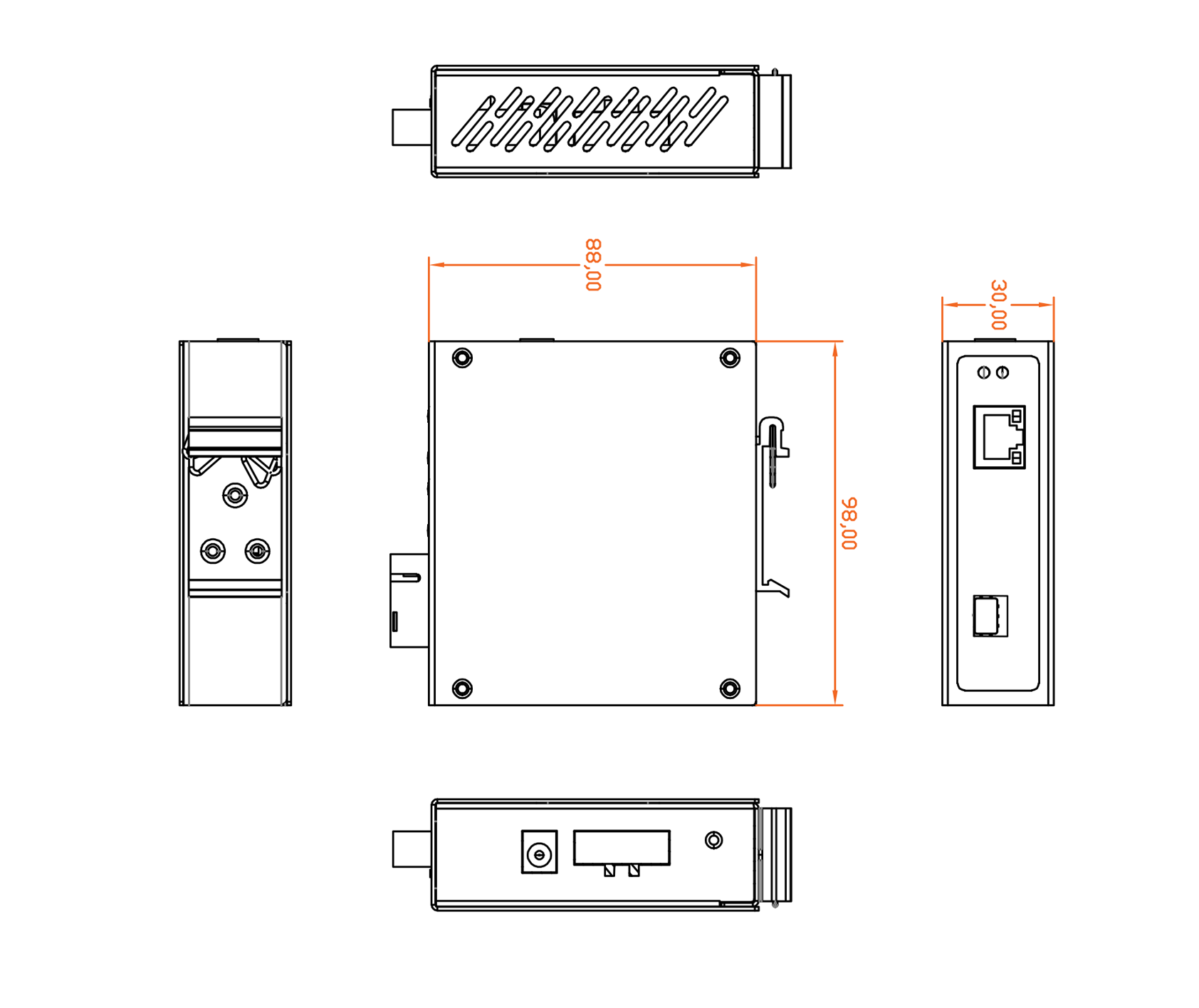

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	2口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息





选配信息

电源选型表

光模块选型表



名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

[template] => 0 [thumb] => /Uploads/202506/684a6fb13486d.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10029 [hits] => 1983 [createtime] => 1713407886 [updatetime] => 1749709444 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1395.html [xinghao] => ONV-IPS3021PF-SFP [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202506/684a6fb928d36.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202506/684a6fb93aee1.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202506/684a6fb95a3ca.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202506/684a6fb97b9d3.jpg [filename] => 05.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202506/684a6fb9a3646.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3021PF
端口特征
固定端口	1个10/100/1000Base-TX POE口（Data/Power） 1个1000Base-X SFP光口插槽（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 双电源接口，支持防反接保护。
网口特性	1口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	2.98 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率：PWR（绿色），网络：Link（黄色），PoE：POE（绿色） 光纤端口：G2（绿色）
PoE与电源特征
POE端口	第1口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜15.4W,at＜30W
工作电压	直流供电，44-56VDC宽电压；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/36W见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class A； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202506/684a6fc5422d5.pdf|ONV-IPS3021PF -SFP产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 1 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [9] => Array ( [id] => 1275 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 2口千兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3021PF系列，包含单纤单模ONV-IPS3021PF-AONV-IPS3021PF-B，是ONV自主研发的千兆工业PoE光纤交换机，具备1个千兆以太网自适应电口+1个千兆SC光纤接口，其中1网口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

ONV-IPS3021PF系列，包含单纤单模ONV-IPS3021PF-AONV-IPS3021PF-B，是ONV自主研发的千兆工业PoE光纤交换机，具备1个千兆以太网自适应电口+1个千兆SC光纤接口，其中1网口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 1个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格









包装清单

包装清单	物品名称	数量	单位
	2口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3021PF	非网管型工业 PoE 光纤交换机，配有 1*10/100/1000M   RJ45 端口和 1*1.25G SC 端口（1310nm/20km   单模双光纤模块）。端口 1 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	48V/36W
ONV-IP3021PF-A	非网管型工业PoE光纤交换机，配有1*10/100/1000M RJ45端口和1*1.25G上行SC端口（1310nm/20km   单模单纤模块）。端口 1 支持 IEEE 802.3   af/a PoE标准。支持双路直流冗余电源输入和 DIN 导轨安装。	48V/36W
ONV-IP3021PF-B	非网管型工业 PoE光纤交换机，配有 1*10/100/1000M   RJ45端口和 1*1.25G上行SC 端口（1550nm/20km 单模单纤模块）。端口1支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	48V/36W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
36W电源适配器	GWS-AP36-52	桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃	只
工业36W导轨电源	GWS-DP36-48	导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/6620892cf06cd.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10029 [hits] => 1986 [createtime] => 1713407886 [updatetime] => 1716530076 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1275.html [xinghao] => ONV-IPS3021PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662089317c1ab.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/662089353c1e3.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/662089394efa7.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6620893db42cd.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/662089419a7cb.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3021PF ONV-IPS3021PF-A/B
端口特征
固定端口	1个10/100/1000Base-TX   POE口（Data/Power） 1个1.25G上联SC光口 (Data) DC44-56V, 3P工业凤凰端子，支持防反接保护。
网口特性	1口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率：PWR（绿色），网络：Link（黄色），PoE：POE（绿色） 光纤端口：2（绿色）
PoE与电源特征
POE端口	第1口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：＜60W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/662089576fd66.pdf|ONV-IPS3021PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 1 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [10] => Array ( [id] => 1274 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 5口千兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3005P 系列是ONV自主研发的千兆工业PoE交换机，具备5个千兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

ONV-IPS3005P 系列是ONV自主研发的千兆工业PoE交换机，具备5个千兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。





产品尺寸规格







包装清单

包装清单	物品名称	数量	单位
	5口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3005P	非网管型工业 PoE 光纤交换机，配有5*10/100/1000M   RJ45 端口。端口 1-4 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
120W电源适配器	GWS-AP120-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 52V 2A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业120W导轨电源	GWS-DP120-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/662086e009845.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10028 [hits] => 1836 [createtime] => 1713407595 [updatetime] => 1716530098 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1274.html [xinghao] => ONV-IPS3005P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662086e4e7f9c.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/662086e99c5c8.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/662086edda2b6.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/662086f1e0dd5.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/662086f5e2a3b.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3005P
端口特征
固定端口	1*DC电源插座 1*10/100/1000Base-TX   RJ45端口（数据） 4*10/100/1000Base-TX   PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（3脚凤凰工业端子）
网口特性	1-5电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	Power: PWR (绿色),   Network: Link G1-G5 (黄色), PoE: G1-G4 (绿色)
PoE与电源特征
POE端口	1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/662086fe23271.pdf|ONV-IPS3005P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [11] => Array ( [id] => 1273 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口百兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1064P 系列是ONV自主研发的百兆工业PoE交换机，具备6个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

ONV-IPS1064P 系列是ONV自主研发的百兆工业PoE交换机，具备6个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 百兆以太网口组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。





产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1064P	非网管型工业 PoE 光纤交换机，配有6*10/100M   RJ45 端口。端口 1-4 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC100V~240V 50-60Hz, 2.0A 额定输出电压：DC 52V 2A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP120-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/662085ce58415.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10027 [hits] => 1742 [createtime] => 1713407252 [updatetime] => 1716530124 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1273.html [xinghao] => ONV-IPS1064P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662085d39d9fd.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/662085d75174b.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/662085dc6e403.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/662085e0ae2a8.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/662085e506d56.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1064P
端口特征
固定端口	1*DC电源插座 2*10/100Base-TX   RJ45端口（数据） 4*10/100Base-TX   PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（3脚凤凰工业端子）
网口特性	1-6电口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5   UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.89Mpps
MAC地址表	2K
包转发缓存	768K
巨型帧	2048bytes
LED指示灯	Power: PWR (绿色), Network: Link 1-4 (黄色), PoE: PoE 1-4 (绿色)
PoE与电源特征
POE端口	1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第   15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/662085ee2cc92.pdf|ONV-IPS1064P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) )
