型号

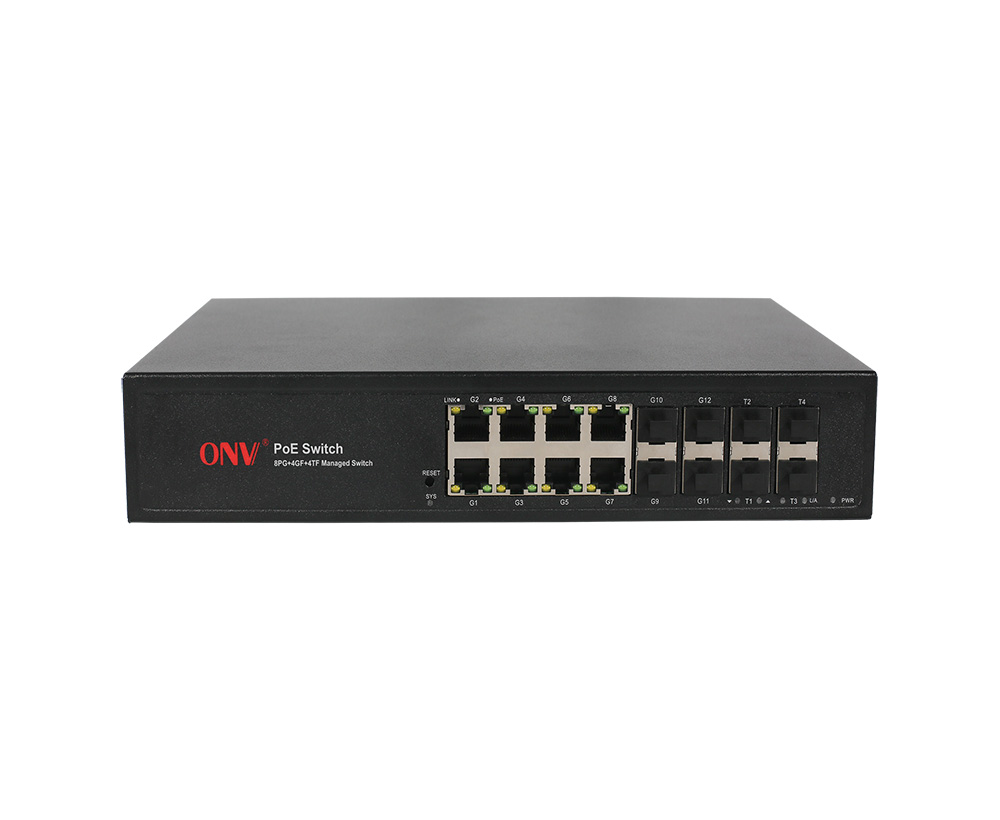

 ONV-POE56168PFM

端口特征

固定端口

8个10/100/1000Base-T POE口（Data/Power）

4个100/1000Base-X SFP上联光口插槽(Data)

4个1/10G SFP+ 万兆上联光口插槽 (Data)

1个Console控制口(115200,N,8,1)

网口特性

1-8口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T：Cat3,4,5 UTP(≤100 meter)

100BASE-TX：Cat5 or later UTP(≤100 meter)

1000BASE-T：Cat5e/6 or later UTP(≤100 meter)

光口特性

万兆/千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）

光口扩展

支Turbo超频2.5G光模块扩展及组环

光缆

多模 ——工作波长：850nm ，传输距离：0～500M（1G）；

850nm ，传输距离：0～300M（10G)；

单模 ——工作波长：1310nm，传输距离：0～40KM；

         工作波长： 1550nm，传输距离：0～120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；

IEEE802.3u 100Base-TX；

IEEE802.3ab 1000Base-T；

IEEE802.3z 1000Base-X；

IEEE802.3ae 10GBase-SR/LR；

IEEE802.3x

转发模式

存储转发（全线速）

背板带宽

336Gbps （无阻塞）

包转发率@64byte

77.38Mpps

CPU

800MHz

DRAM

1Gb

FLASH

128Mb

MAC地址表

16K

包转发缓存

12Mb

巨型帧

12KB

LED指示灯

系统指示灯：SYS（绿色）；网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）

一键还原开关

有（长按开关10秒后松开，即可恢复出厂设置）

PoE与电源特征

PoE端口

1-8端口支持IEEE802.3af/at标准POE供电

PoE管理

支持每端口PoE输出开/关

支持每端口PoE实时负载功率显示

支持PoE 工作与时间调度

供电引脚

默认仅支持1/2(+)，3/6(-),4芯供电

最高单口PoE功率

30W，符合IEEE802.3af/at国际标准

整机功耗

待机功耗：＜13W；满载功耗：af＜160W

总功率/输入电压

160W （AC100-240V）

配套电源

内置开关电源

AC：100～240V 50-60Hz 3.0A

物理规格参数

工作温度/湿度

-20～+55°C；5%～90% RH无凝结

存储温度/湿度

-40～+75°C；5%～95% RH无凝结

外观尺寸（L*W*H）

270*181*44.5mm

净重/毛重

＜1.6kg / ＜2.2kg

安装方式

桌面、1U/19寸机柜安装

产品认证与质保

防雷/防护等级

端口防雷：4KV 8/20us；

防护等级：IP30

安规认证

3C；

CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15 ；RoHS；

质保期

交换机3年，终身维护

网管业务特性

端口

支持IEEE802.3x流控（全双工）

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps

支持端口实时流量管理（Flow Interval)

支持端口EEE绿色以太网节能配置及状态查看

支持巨型帧配置，最大的支持12000byte巨型帧

支持端口异常保护机制

支持光口SFP模块DDMI实时数字诊断功能

三层功能

支持L3网管功能，支持IPV4/IPV6双栈管理

支持IPV4等价路由

支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目2000条

支持IPV4/IPV6的VRRP，各支持最大组255个

支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6

支持三层路由转发，支持不同网段，不同VLAN之间通信

支持IPV4/IPV6的VLANIF接口，各支持最大64个

支持IPV4/IPV6静态路由/默认路由，各支持最大条目64个

支持ARP协议，最大条目1000个

支持NG协议，最大条目1000个

VLAN

支持基于端口的VLAN（4K个）,IEEE802.1q

支持基于协议的VLAN

支持基于MAC地址的VLAN

支持Voice VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

支持GVRP VLAN协议

端口汇聚

支持LACP动态聚合

支持静态聚合

支持最大8个聚合组，每个聚合组最大支持8个端口

生成树

支持STP（IEEE802.1d）

支持RSTP（IEEE802.1w）

支持MSTP（IEEE802.1s）

支持STP BPDU Guard、BPDU过滤和BPDU转发

ERPS环网

支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032

组播

支持IGMP Snooping v1/v2/v3、最多支持256个组播组

支持用户快速离开机制

支持组播VLAN

支持IGMP Snooping

支持MLD Snooping

支持MVR（组播局域网注册）

镜像

支持基本端口的双向流量镜像

支持1对多镜像

最多支持4个端口会话

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制（SP、WRR、SP+WRR）

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持基于端口和MAC的IEEE802.1X认证

支持AAA，RADIUS，TACACS+认证（只支持认证、不支持授权和计费）

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0，为用户登陆提供安全加密通道

支持SSL，保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

支持IP Source Guard功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Snooping

管理与维护

支持Console/Telnet/ CLI/SSH命令行配置

支持WEB网管（支持HTTPS）

支持FTP、TFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆状态检查

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）

系统要求

Web浏览器：谷歌浏览器chrome V42或更高版本，Mozilla火狐2.5或更高版本，微软Internet Explorer10或更高版本;

5类及以上以太网电缆;
