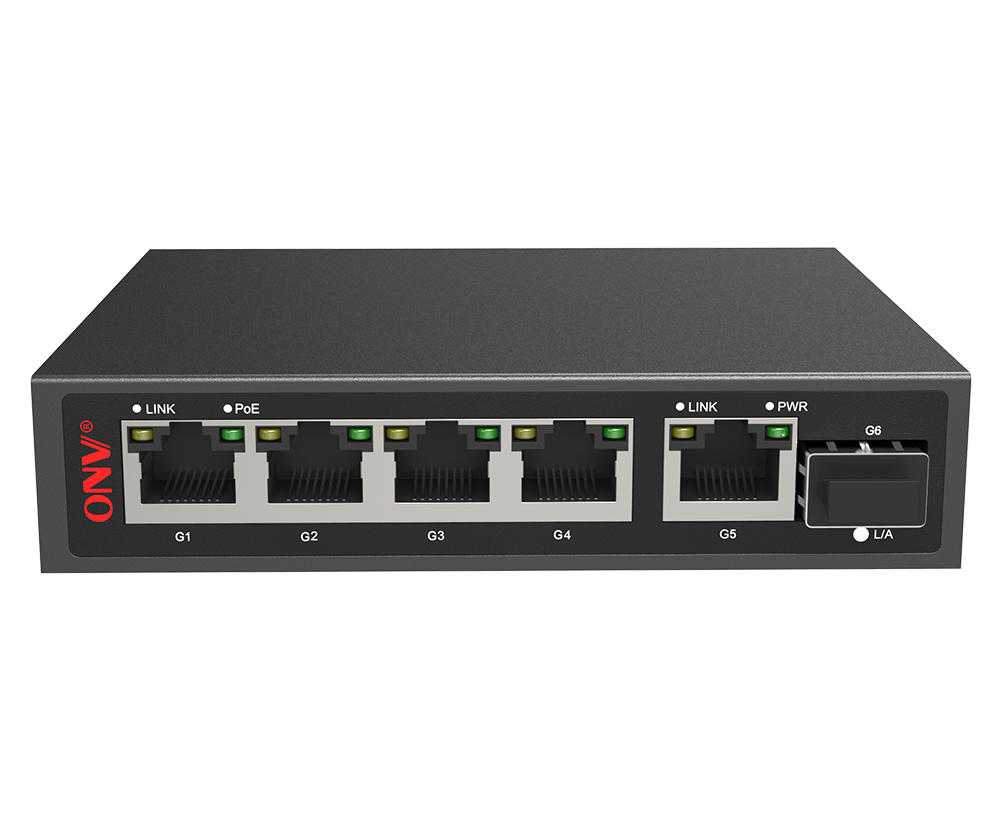

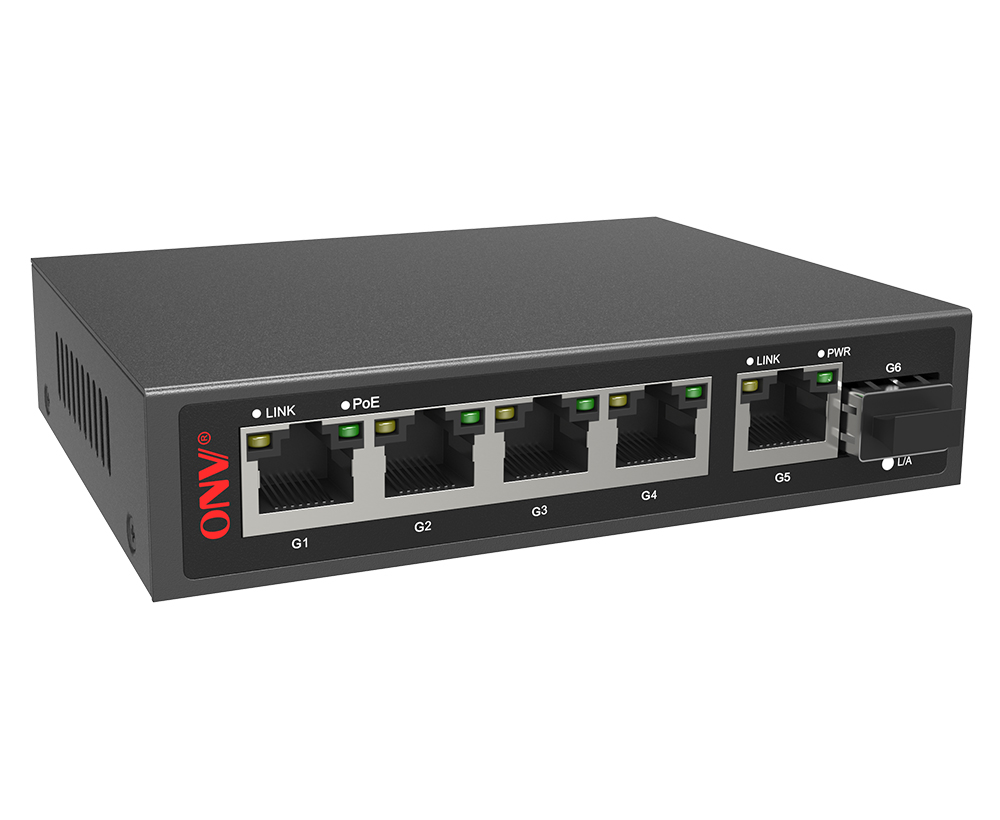

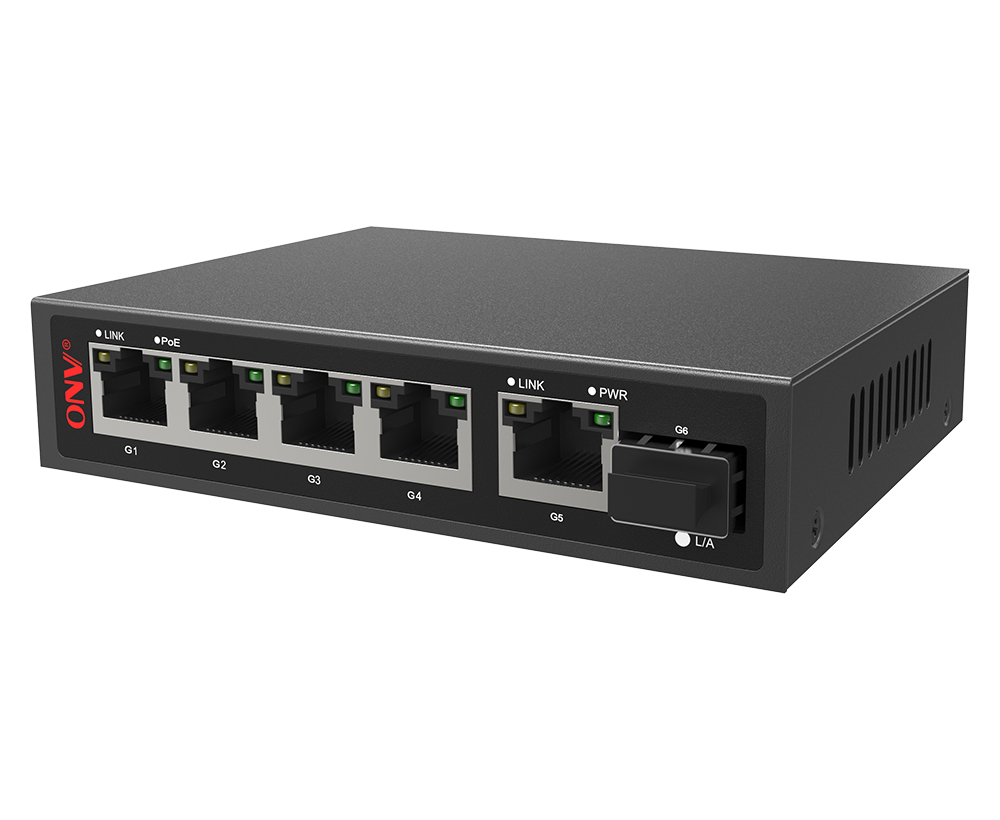

6口全千兆bt POE交换机

型号： ONV-POE33064PFG-bt

具备5*10/100/1000M RJ45口+1*1000M SFP光口插槽,以太网PoE供电交换机，1-4口支持千兆端口支持超大功率71W POE输出，并且向下兼容IEEE 802.3af/at PoE标准，单端口PoE功率达95W，整机最大PoE输出功率为250W。

我要询价

产品描述
产品参数
典型应用
相关附件
相关产品

产品概述

ONV-POE33064PFG-bt系列是ONV自主研发的全千兆千兆71W超大功率bt PoE交换机，5*10/100/1000M RJ45口+1*1000M SFP光口插槽,以太网PoE供电交换机，1-4口支持千兆端口支持超大功率71W POE输出，并且向下兼容IEEE 802.3af/at PoE标准，单端口PoE功率达95W，整机最大PoE输出功率为250W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，如PTZ网络球机，大功率无线AP，大功率网络多媒体音箱，大功率POE照明等终端提供稳定、安全、可靠电力输出和数据传输。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n 全千兆以太网

◇ 支持全千兆以太网端口+光口组合，高速率高带宽连接，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

n 智能PoE供电功能

◇ 4个10/100/1000Base-T RJ45端口支持bt PoE供电，满足各种场景超大功率PoE供电的需求。

◇ 单端口POE最大输出功率为95W，并向下兼容IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。

◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

n 操作简单

◇ 即插即用，无需配置，简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口全千兆bt POE交换机	1	台
	电源套件(AC电源线+电源适配器)	1	套
	五金安装套件	1	对
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息
ONV-POE33064PFG-bt	非管理5个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。
ONV-POE33064PF-bt	非管理4个10/100/1000M RJ45端口+ 2个1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

相关产品信息

设备名称	设备信息
ONV-POE33064P-bt	非管理6个10/100/1000M RJ45端口，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。
ONV-POE33064PFM-bt	l2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。
ONV-POE31064P-bt	非管理6个10/100M RJ45端口，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。
ONV-POE31064PF-bt	非管理4个10/100M RJ45端口+ 2个155M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。
ONV-POE31004PF-bt	非管理4个10/100M RJ45端口+ 1个155M上联SC光口，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。

型号	ONV-POE33064PF-bt	ONV-POE33064PFG-bt
端口特征
固定端口	4个10/100/1000M bt POE端口(Data/Power) 2个1000M上联SFP光口插槽 (Data)	4个10/100/1000M bt POE端口(Data/Power) 1个10/100/1000M 上联RJ45端口(Data) 1个1000M上联SFP光口插槽 (Data)
网口特性	10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12Gbps(无阻塞）
包转发率@64byte	8.93Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9.2K
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯：Link（黄色）；PoE指示灯：PoE (绿色）
PoE与电源特征
POE端口	1-4端口支持bt POE,并且向下兼容IEEE802.3af/at标准POE供电
供电引脚	默认支持1/2,4/5(+)，3/6,7/8(-) 8芯供电
最高单口PoE功率	95W，标准IEEE802.3af/at/bt
总功率/输入电压	250W （DC48-57V）
整机功耗	待机功耗：＜6W；满载功耗：＜240W
输入电压与接口	直流供电，DC48-57V超宽供电电压，DC5521电源端子连接
配套电源	外置电源适配器，AC：100～240V 50-60Hz 4.1A
物理规格参数
工作温度/湿度	-40～+55°C；5%～90% RH无凝结
存储温度/湿度	-40～+80°C；5%～95% RH无凝结
外观尺寸（LWH）	1189528mm
净重/毛重	＜0.5kg /＜1.2kg
安装方式	桌面式、壁挂式安装
产品认证与质保
防雷/防护等级	端口防雷：4KV 8/20us；防护等级：IP30
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 ； RoHS；
质保期	交换机3年，终身维护
